运算放大器国产化替代 聚洵RS6334可P2P兼容ST TSV324

运放，即运算放大器，是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。其输出信号可以是输入信号的加减或微分积分等数学运算结果，所以在模拟电路中称为运算放大器。运放的用途很广，最主要的用途就是通过运放将微弱的型号放大，从而传递给到后端器件如MCU或DSP接收处理。

早期市场中，厂家主要用的运算放大器都是国外知名品牌，如ADI、ST和Ti等，现如今由于国外芯片供货严重不足，给国内用户带来了诸多不便，然而随着国内芯片市场崛起，国产品牌也推出了一系列产品，给客户提供了备选方案。

之前某客户的一氧化碳气体传感器中的运算放大器是一直选用的是国外品牌ST TSV324，后来客户想找备选方案，笔者给客户推荐了聚洵的运算放大器RS6334，可与ST TSV324兼容，如下为两者参数对比：

从上表可以看出：

1、 TSV324的供电电压比RS6334略高，最高可达6V，两者供电电压和工作温度相差不大，均可满足一般消费和工业应用场景；

2、 两者最大失调电压均为3000μV，但是RS6334的最大失调电流仅有10pA，输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻，输入失调电流对精度的影响可能超过输入失调电压对精度的影响。输入失调电流越小，直流放大时中间零点偏移越小，越容易处理。

3、 TSV324的增益带宽，即差模电压放大倍数 为1.4MHz，相对于RS6334的性能要高

4、 TSV324的略高于RS6334，压摆率反映运放对于快速变化的输入信号的响应能力，压摆率越高，运放对高速变化的输入信号的响应能力越好。

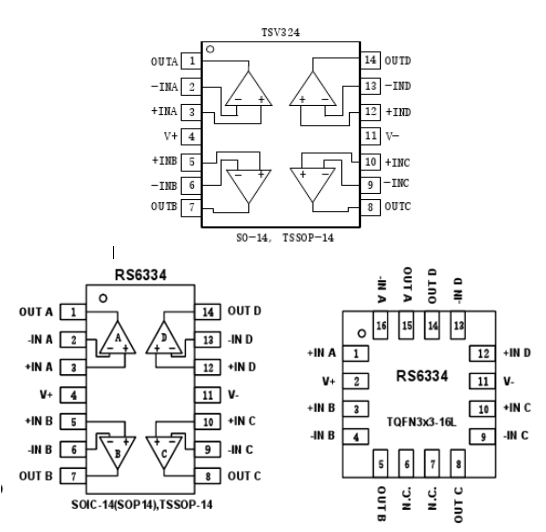

封装及PIN脚定义如下：

RS6334的SOIC14/TSSOP14封装可与TSV324的SO14/TSSOP14封装兼容，另外RS6334还具有价格和供货交期的优势。
