微盟电源控制芯片ME8320-N应用方案介绍
标签： 电源控制芯片 来源：微盟 作者：皮皮虾 时间：2022-01-13 18:53
摘要：ME8320-N是一款高性能高效率的AC-DC控制芯片。该产品采用准谐振，谷底导通(QR)技术，提高效率并消除噪声，采用先进的原边反愤控制(PSR)技术实现输出恒压/恒流(CV/CC)的精确控制，无需光耦、次级反缺电路和环路补偿电路即可实现系统稳定、可靠的工作。该芯片广泛应用于电池充电器，电源适配器等。
一、概述
ME8320-N是一款高性能高效率的AC-DC控制芯片。该产品采用准谐振，谷底导通(QR)技术，提高效率并消除噪声，采用先进的原边反愤控制(PSR)技术实现输出恒压/恒流(CV/CC)的精确控制，无需光耦、次级反缺电路和环路补偿电路即可实现系统稳定、可靠的工作。该芯片广泛应用于电池充电器，电源适配器等。
二、特性
全电压输入
外围系统简单
高精度恒流恒压输出±5%
PFM控制模式抗干扰能力强
保护功能齐全(OvP,OCP,OTP)
低待机功耗小于60mw
带输出电压可调线损补偿
QR开启模式
满足能源之星六级
SOT23-6封装
三、用途
便携式充电器
适配器
电源5V/1-4A

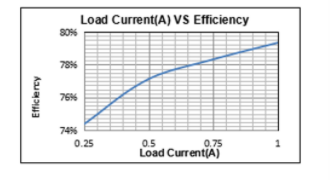

四、特性曲线

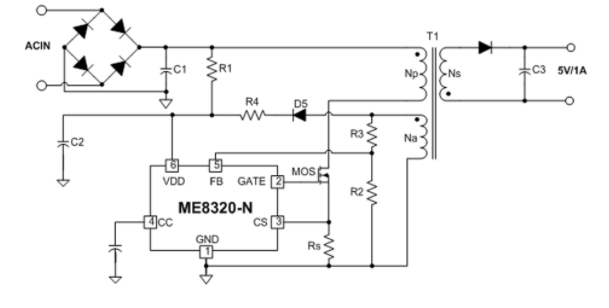

五、应用方案
