MDD氮化镓软桥，可用于PD快充

随着USB PD快充技术的普及以及氮化镓快充市场的爆发，消费类电源市场对高密度、高效率、小体积的产品需求量日益提升。而在开发高密度快充电源时，除了利用氮化镓器件的高频特性缩小变压器的体积之外，滤波电容、X电容、共模电感、差模电感等一些被动元器件也会直接影响产品的最终尺寸。因为氮化镓快充的高频特性往往会带来EMI的问题，这导致了更多或者更大的EMI抑制器件的使用。

为了解决高密度快充电源开发过程中的这一难题，MDD针对性的推出了软桥系列产品，帮助快充电源工程师实现更高的功率密度以及更好的EMI特性。

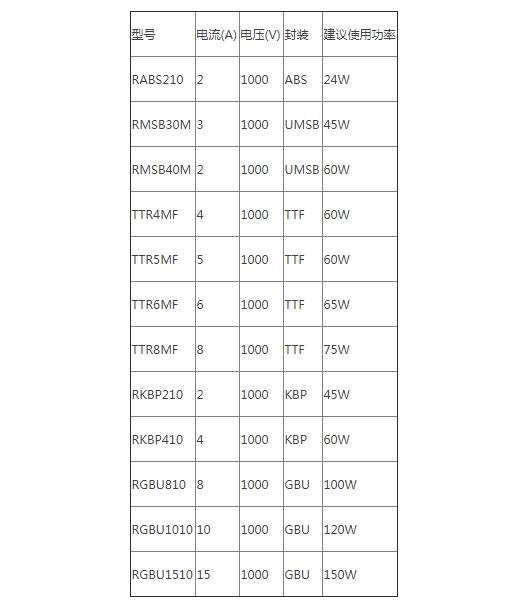

辰达行贴片式软桥共有12款。得益于辰达行软桥具备较软的恢复特性，所以在快充电源产品中，可以大幅减少谐波振荡的发生。在开发快充充电器时，辰达行软桥可以有效减少X电容、共模电感、差模电感等EMI抑制器件的使用数量或者减小使用规格，从而实现更简洁、更高密度的快充电源方案。尤其适合小型化、高功率密度的氮化镓快充产品的设计与开发。

MDD贴片式软桥共有7款应用功率在10W-75W之间，涵盖了多种热门的功率；比如开发当前最火的65W氮化镓快充，也仅仅只需要选用一颗辰达行贴片式软桥即可。辰达行件插件式软桥相对来说应用的功率范围更大，45W-150W之间的电源产品均可采用。尤其是在开发100W大功率氮化镓快充时，辰达行有多款软桥可供客户选择。

辰达行MDD TTF封装桥应用案例

得益于辰达行软桥产品的优良特性尤其是在氮化镓快充领域，其品质不仅获得了多家客户的高度认可，而且还经历了市场的验证。以下是辰达行软桥应用案例，仅供大家参考辰达行MDD TTR6MF，1000V 6A桥

龙冰65W氮化镓充电器 LPT201C

龙冰这款65W氮化镓充电器的出现，是氮化镓技术壁垒上的又一次突破， 1.31W/cm?功率密度不仅创造了新纪录，充电器的重量同样控制在73g，做到了大功率、小体积、轻巧便携。经过充电头网实测，这款充电器拥有5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-20V/3A PPS电压档；最大输出65W;支持QC和PD快充，能够满足市面上大部分手机、笔记本电脑以及移动电源的快充需求。

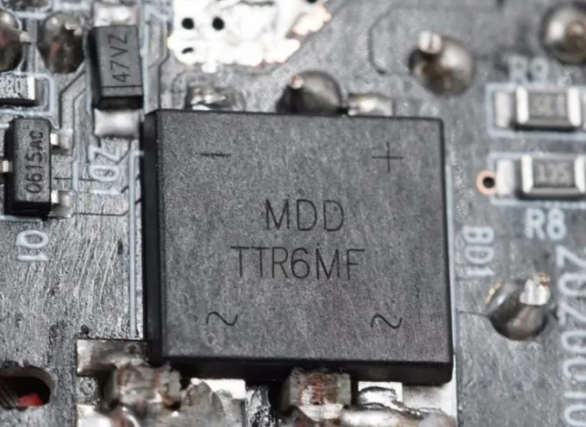

充电器输入端选用了一颗辰达行MDD TTR6MF,拥有良好的散热特性,做到了高可靠性、小体积、大电流。
