什么是数字电位器？数字电位器的内部结构和应用领域是什么？

随着技术的发展，数字电位器的应用越来越广泛。因为数字电位器采用数控方式调节电阻值，具有灵活、调节精度高、无触点、噪音低、不易损坏、抗振动、抗干扰、体积小、寿命长等显着优点，可在众多领域取代机械电位器。那么究竟什么是数字电位器？数字电位器的内部结构和应用领域是什么呢？

1、什么是数字电位器

数字电位器由数字输入控制，产生一个模拟量的输出。依据数字电位器的不同，抽头电流最大值可以从几百微安到几个毫安。数字电位器采用数控方式调节电阻值的，具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点，可在许多领域取代机械电位器。

2、数字电位器的内部结构

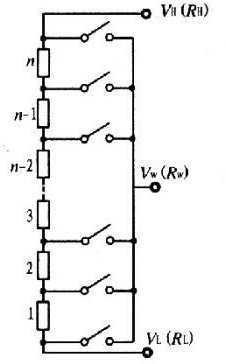

数字电位器数字控制部分包括加减计数器、译码电路、保存与恢复控制电路和非易失性存储器等4个电路模块。将n个阻值相同或不同电阻串联在UH、UL端之间，每个电阻两端分别经过一个由CMOS管而构成模拟开关连在一起，作为数字电位器抽头，在数字信号控制下每次只能有一个模拟开关闭合，从而将串联电阻的一个节点连接到滑动端。亦即，当外部计数脉冲信号停止或片选信号无效后，译码电路输出端只有一个有效，故只选择一个MOS管导通。

3、数字电位器应用领域

目前数字电位器广泛应用于仪器仪表、计算机及通信设备、家用电器、医疗保健产品、工业控制等领域。任何需要用电阻来进行参数调整和控制的场合，都可使用数字电位器构成可编程模拟电路。

以上就是什么是数字电位器以及数字电位器的内部结构和应用领域详解了，大家在选用数字电位器时，用户也需考虑具体的指标：线性或对数调节、抽头数、抽头级数、非易失存储器、成本等。
