辰达行MDD智能手表蓝牙天线保护电路解决方案

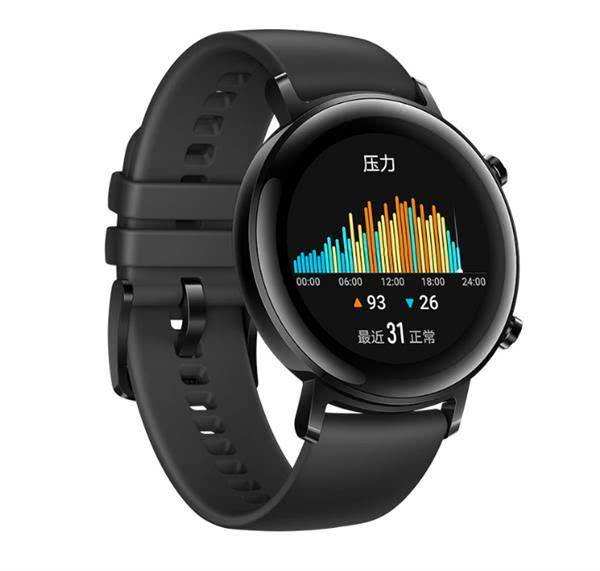

智能手表可以提供运动模式检测、提醒、导航、校准、监测等交互功能，与手机互联通过蓝牙方式，外界静电放电产生的浪涌经过天线会对蓝牙芯片造成损伤，需要小尺寸、高ESD防护、低结电容的防护电路解决方案。

针对智能手表蓝牙天线静电防护电路设计应用，推荐辰达行TVS ESD05D6BU，ESD05D6BU 是一款低电容瞬态电压抑制器 (TVS)，旨在提供用于高速数据接口的静电事件放电 (ESD) 保护。具有典型电容0.25pF 的 ESD05D6BU 旨在保护寄生敏感系统免受过压和过流瞬态事件。 它符合 IEC 61000-4-2 (ESD)，4 级（±15kV 空气，±8kV 接触放电），IEC 61000-4-4（电快速瞬态 - EFT）（40A，5/50 ns），非常快速充电的设备模型 (CDM) ESD 和电缆放电事件 (CDE) 等。

ESD05D6BU 采用超小型 DFN0603 封装。每个 ESD05D6BU 器件可以保护一条高速数据线。它为系统设计人员提供了保护空间有限的单条数据线的灵活性优质的考虑。低电容、超小尺寸和高 ESD 的组合特性稳健性使 ESD05D6BU 成为高速数据端口和高频线路应用的理想选择，例如手机和高清视觉设备。

以下是ESD05D6BU的主要电气参数：

1、ESD05D6BU根据IEC61000-4-2标准，它可用于提供±8kV（接触放电）/±15kV（空气放电）的ESD保护，使智能手机蓝牙天线后端芯片免受静电或浪涌电压的损伤，提高产品可靠性。

2、智能手表蓝牙天线工作在2.4GHz频段，为达到天线最佳性能，需要射频匹配电路，TVS器件位于天线与匹配电路之间，其结电容会对匹配电路造成额外的干扰，降低天线性能；ESD05D6BU结电容低至0.25pF，有效降低ESD器件自身结电容对天线的影响，保证天线性能的稳定。

3、智能手表内部空间有限，ESD05D6BU采用DFN0603封装，实际尺寸是0.6*0.3*0.3mm，节省PCB占用面积，以下是ESD05D6BU内部结构图：

综上所述，辰达行的TVS器件ESD05D6BU具有DFN0603小尺寸封装、0.25pF的超低结电容、防静电能力±8kV（接触放电）/±15kV（空气放电）的特性，相比国外同类产品，成本更具优势，是智能手表蓝牙天线保护电路的高性价比解决方案。
