基于芯佰微以太网控制器CBM1001A-Q的网络机顶盒应用方案
标签： 以太网控制器 网络机顶盒 芯佰微 来源：芯佰微 作者：NV 时间：2022-01-26 14:16
摘要：网络电视机顶盒是一种外形类似于家庭宽带猫的设备，通过它可以把网络和电视联系起来。只要家里有安装网线目正在使用中，只要从路由器分出一根网线插在此网络机顶盒上就可以在线点播，在线直播，在线搜索各种国内卫视台，加密台，海外电影台。
网络电视机顶盒是一种外形类似于家庭宽带猫的设备，通过它可以把网络和电视联系起来。只要家里有安装网线目正在使用中，只要从路由器分出一根网线插在此网络机顶盒上就可以在线点播，在线直播，在线搜索各种国内卫视台，加密台，海外电影台。机顶盒的主控芯片就是太网控制器，本文主要介绍芯佰微电子CBM1001A-Q以太网控制器在网络机顶盒上的应用。

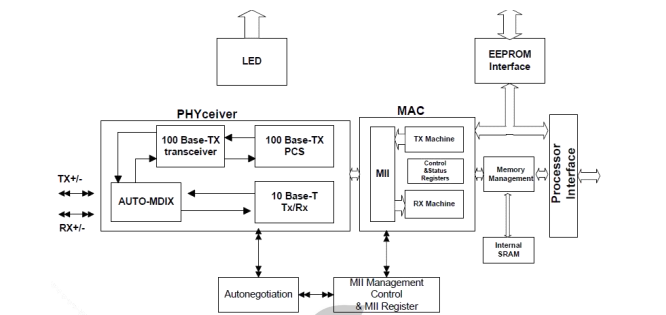

一、功能框图
上面是芯佰微CBM1001A-Q在网络机顶盒上功能框图，WAN信号通过RJ45端口给到CBM1001A-Q进行拆包解析，把视频信号给到后端的视频处理器处理，最后输出AV或HDMI信号给到电视。
二、管脚封装图及操作条件

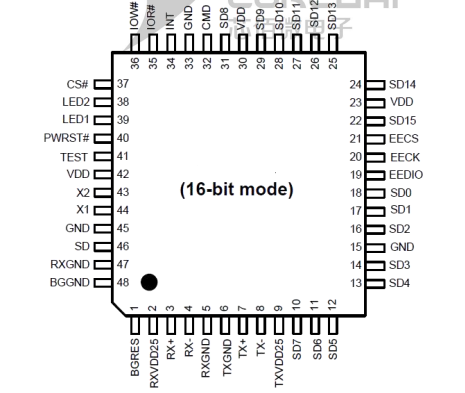

16位模式

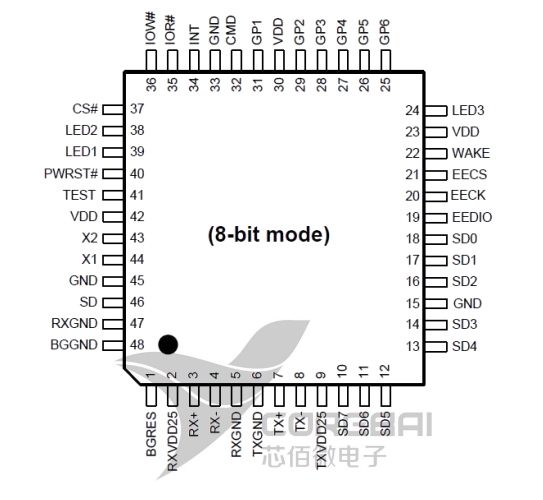

8位模式

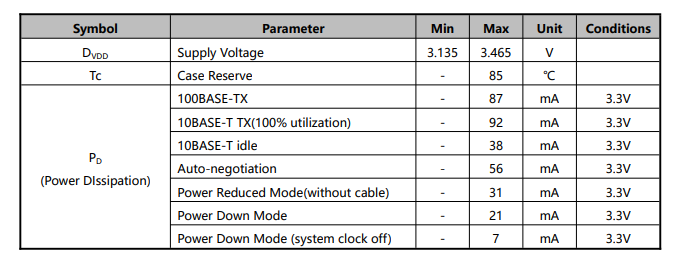

操作条件
芯佰微CBM1001A-Q用于网络机顶盒的优势：
1.它是一款集成了10/100M PHY, MAC层的高性价比的快速以太网控制器芯片，内建16K字节SRAM, 对外提供了一个通用的处理器访问接口。
2.芯片具备低功耗，待机功耗低至7mA，支持3.3V IO电平，并可以接受5V输入IO电压。支持8位和16位数据接口，用于访问内部的SRAM。
3.内建的PHY可以支持UTP3,4,5 10Base-T及UTP5 100Base-TX。完全符合IEEE 802.3u规格。支持自动协商功能。
综上所述，芯佰微CBM1001A-Q以太网控制器是适合做网络机顶盒的不错选择。
