沁恒微可快充手持电钻解决方案
标签： 快充 来源：沁恒 作者：NV 时间：2022-04-22 16:44
摘要：手持电钻就是以交流电源或直流电池为动力的钻孔工具，是手持式电动工具的一种。通过缩短充电时间来提升通过缩短充电时间来改善手机的续航的续航，是现在比较常用的一种方法，今天就来讲述一下基于CH32V203&CH224的可快充手持电钻方案。
手持电钻就是以交流电源或直流电池为动力的钻孔工具，是手持式电动工具的一种。通过缩短充电时间来提升通过缩短充电时间来改善手机的续航的续航，是现在比较常用的一种方法，今天就来讲述一下基于CH32V203&CH224的可快充手持电钻方案。
芯片型号
CH32V203&CH224
CH32V203特点
主频高达144MHz
支持单周期乘法和硬件除法器
支持两级硬件堆栈
最高64KB Flash，20KB SRAM
双路12位高速ADC，最多支持10路采样通道
支持通用DMA、USB、CAN、SPI、UART和I2C
内置双路模拟运放比较器
CH224特点
支持5V至20V输入电压
支持PD3.0/2.0，BC1.2等快充协议
支持USB Type-C PD，支持正反插检测与自动切换
单芯片高集成度，外围精简，成本低
内置过压报警模块OVA、超温报警模块OTA
方案特点
无感方波控制，最高转速达3万 RPM
启动迅速，启动成功率100%，适应不同负载
低速大扭矩，堵转时持续输出力矩
过欠压保护、过温保护、软硬件过流保护、堵转保护和缺相保护
可支持锂电池快速充电

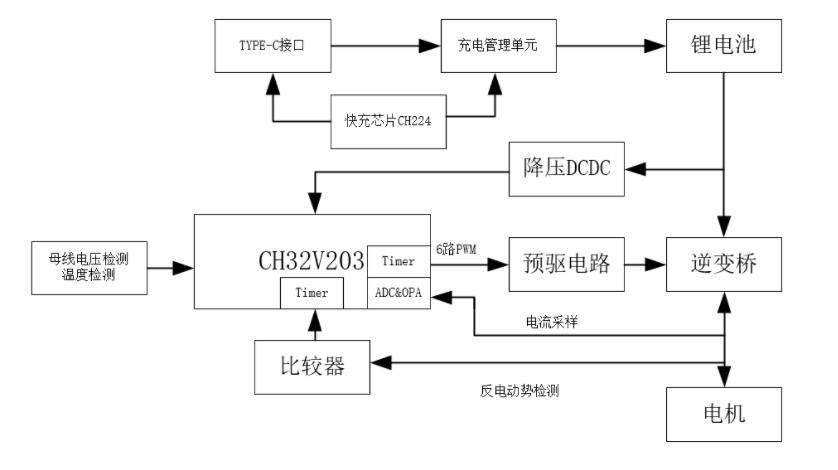

方案框图
