初步认知光电晶体管的定义|符号|工作原理|特性|优点|应用

光电晶体管是能够将光能转换成电能的换能器。 顾名思义，光电晶体管是一种晶体管，可以感应光并改变晶体管端子之间的电流。在设计电路时，应更加重视诸如波长，对准，界面等参数。下面一起来了解一下光电晶体管的定义、符号、工作原理、特性、优点及应用吧！

一、光电晶体管的定义

“光电晶体管是一种半导体器件，能够感应光水平并根据其接收的光水平来改变在发射极和集电极之间流动的电流。”

通常，晶体管对光敏感。 晶体管的这种特性用于光电晶体管中。 NPN型光电晶体管是其中的一种。

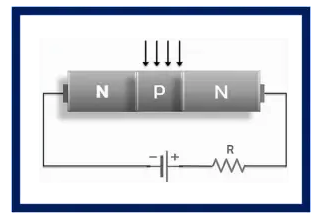

光电晶体管

在此，在撞击基座的光电晶体管中，光会取代实际施加到基座上的电压，因此光电晶体管会根据光信号放大差异。 光电晶体管中可能有也可能没有基极端子。 如果存在，则基础区域允许其偏置光电晶体管的光冲击。

这种类型的晶体管通过曝光来控制。 就像控制BJT的光电二极管一样。

光电晶体管可以是任何一种类型，例如BJT或FET。

这些类型的晶体管通常用塑料材料覆盖，并且其中一部分保持开路或对光透明。

二、光电晶体管的符号

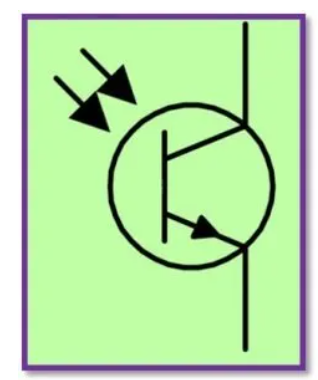

光电晶体管的符号

三、光电晶体管的工作原理

光电晶体管的输出取自其发射极端子。 因此光线被允许到达基区。

根据我们的要求，光电晶体管可以是三个或两个终端设备。 光电晶体管的基极仅用于偏置目的。 对于NPN晶体管，基极相对于发射极端子为+ ve，而在PNP晶体管中，集电极端子相对于发射极端子为–ve。

首先，光线进入光电晶体管的基极区域并产生电子空穴对。 该过程主要在反向偏置下发生。 这种类型的晶体管的有源区用于产生电流。 截止区和饱和区用于将特定晶体管用作开关。

光电晶体管及其工作取决于许多内部和外部因素，例如：

直流电流增益越高，光电流的强度越大。

发光灵敏度由光电子电流与入射光通量之比得出。

如果波长增加，频率将降低。

如果集电极-基极结的面积变宽，则光电晶体管产生的光电流的幅度将更高。

四、光电晶体管的特性

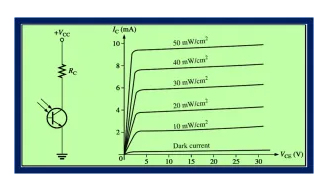

这里的X轴是VCE–表示施加到集电极-发射极引线的电压，Y轴为IC –以毫安表示通过电路的集电极电流。

如我们所见，曲线清楚地表明电流随着在基极区域的辐射强度的增加而增加。

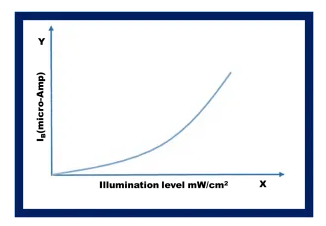

在此，X轴表示照明水平，在Y轴上已绘制了基本电流。

五、光电晶体管的优点

• 这种晶体管的效率比光电二极管高。 与光电二极管相比，晶体管的电流增益也更大。 即使入射光相同，光电晶体管也会产生更多的光电流。

• 与光电二极管相比，光电晶体管的响应时间更长。 因此，这意味着此类晶体管具有更快的响应时间。

• 光电晶体管不受任何噪声干扰。

• 光电晶体管的成本较低。

• 这种晶体管的电路不太复杂。

• 光电晶体管的缺点：

• 光电晶体管的效率随着电磁场的干扰而降低。

• 在较高的频率下，光电晶体管无法正常工作。 由于这个问题，它不能有效地在高频下转换光电流。

六、光电晶体管的应用

• 光电晶体管用于计数系统。

• 在计算系统中利用了这种类型的晶体管。

• 这种晶体管可用于产生可变电压。

• 使用了这些类型的晶体管。

• 由于高的光到电流转换效率，这些被广泛用于远程印刷机中。

• 这种晶体管最重要的应用是将其用作光检测器。 它还可以检测到很少的光线。

• 它们在制作打孔卡中也起着重要作用。

• 这种类型的晶体管是至关重要的光电设备，也用于光纤中。
