基于静芯微的CAN静电放电防护方案
标签： CAN 来源：静芯微 作者：NV 时间：2022-10-31 16:49
摘要：此方案采用集成两路双向的ESD器件或1路双向的TVS器件，具有封装体积小、响应速度快、结电容低（数据传输、带载量影响小）的优势。
CAN总线是汽车及工业界广泛使用的一种通信总线，随着CAN技术的推广应用和CAN国际标准的制定，CAN技术为分布控制系统或集散控制系统提供了一条新思路，特别是在现代汽车越来越多地采用电子装置控制，如发动机的定时、注油控制，加速、刹车控制（ASC）及其他的复杂控制系统等等，需要在恶劣电磁环境下工作，静电放电、感应电压及其它电磁干扰现象导致的较大瞬态电压会损坏通信端口。此方案采用集成两路双向的ESD器件或1路双向的TVS器件，具有封装体积小、响应速度快、结电容低（数据传输、带载量影响小）的优势。

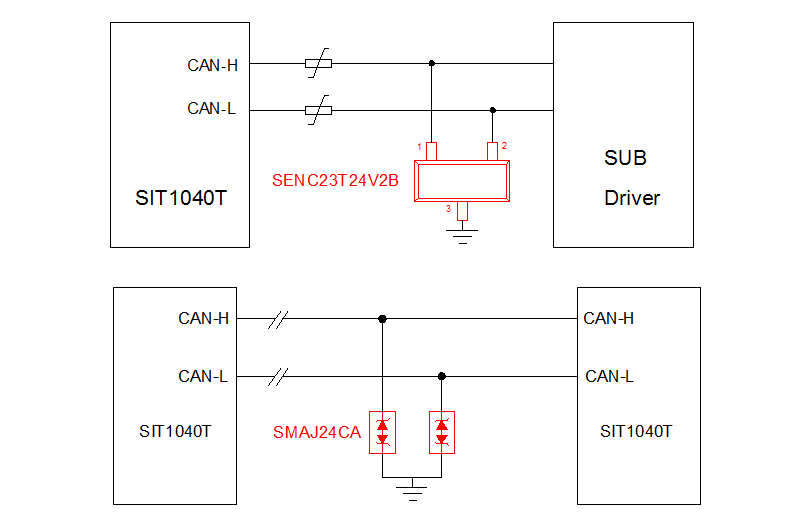

应用实例

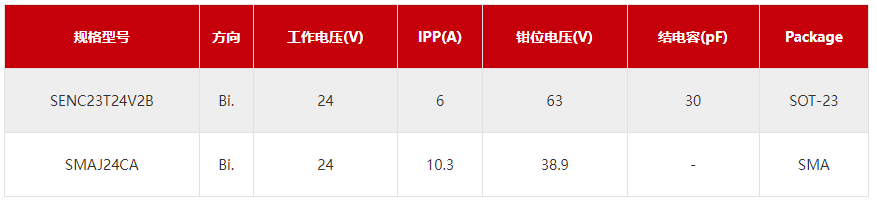

型号参数
