什么叫四象限变频器？变频器中的四象限含义详解

在某些情况下，电机需要反向旋转。此外，转矩方向也可能改变。这些因素结合起来形成所谓的“四象限变频器”。下面一起了解一下四象限变频器的相关内容！

能够使电机工作在正转电动状态、回馈制动状态、反转电动状态、反转制动状态四个象限（指其运行机械特性曲线在数学轴上的四个象限都可运行）的变频器称为四象限变频器。

以电机转速为横坐标轴，转矩为纵坐标轴构成直角坐标系，用来描述电机的四种运转状态：正向电动、回馈发电制动、反向电动以及反向回馈发电制动。这四种运转状态称为电机的四象限状态。

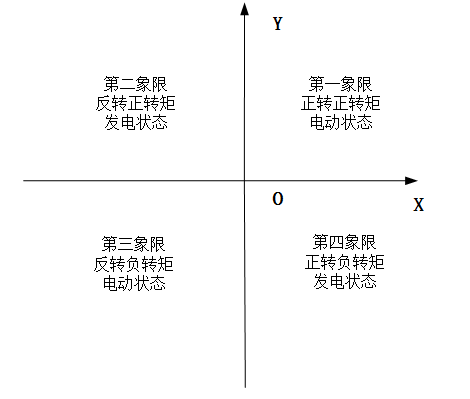

电机四象限工作

第一象限，电动机正转运转，能量从变频器到电动机，电动机的转速及转矩都为正。

第二象限，电动机反转回馈或减速制动运转，电动机呈发电机模式，能量从电动机到变频器，转速为负，转矩为正。

第三象限，电动机反转运转，能量从变频器到电动机，电动机的转速及转矩都为负。

第四象限，电动机正转回回馈或减速制动运转，电动机呈发电机模式，能量从电动机到变频器，转速为正，转矩为负。

普通的变频器只能控制电机工作在两个象限，因此，称为二象限变频器。如果变频器能够满足电动机的电动状态，也能从电动状态进入发电状态运行，就称为四象限变频器。

四象限变频器采用IGBT功率模块可以实现能量的双向流动，采用IGBT做整流桥，用高速度、高运算能力的DSP产生PWM控制脉冲。一方面可以调整输入的功率因数，消除对电网的谐波污染。另一方面可以将电动机产生的能量回馈到电网，达到彻底的节能效果。

典型应用

四象限变频器的典型应用是具有位势负载特性的场合，倒如掉升机，机车牵引，油田磕头机，离心机等。有一些大功率的应用中，也需要四象限变频器以减小对电网的谐波污染。

高效率的四象限变频器产品用于一些需要制动装置的场合。这种控制转矩对于某些场合的使用，尤其在提升应用场合，不管旋转方向是否发生变化，但转矩方向需保持不变。
