基于静芯微ESD的射频（RF）静电放电防护方案详解
标签： 射频 静电放电防护 来源：华强电子网 作者：NV 时间：2022-11-24 13:43
摘要：此方案采用封装体积小、响应速度快、结电容低的ESD做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求，让后端的电路得到有效全面的防护，使其适用于各种工业级产品。
射频(RF)是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300kHz～300GHz之间。射频就是射频电流，简称RF，它是一种高频交流变化电磁炉的简称，广泛应用于通信安防、导航定位、汽车电子、身份识别、航天军事等领域，全球气候的变换导致雷暴天气增多，空间恶劣的电磁环境易通过天线引入干扰到PCB板，导致后端芯片的损坏、系统重启、死机等等现象，此类情况必然给后续产品的稳定性及可靠性带来一定隐患，此方案采用封装体积小、响应速度快、结电容低的ESD做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求，让后端的电路得到有效全面的防护，使其适用于各种工业级产品。

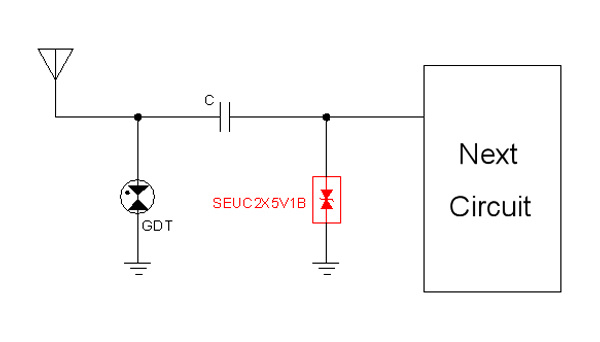

方案应用框图

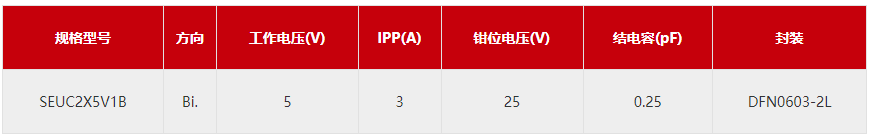

型号参数
SEUC2X5V1B设计用于保护电压敏感元件免受ESD和瞬态电压事件的影响。优异的夹持能力、低泄漏和快速响应时间，使这些部件非常适合在电路板空间很高的设计上进行ESD保护。
SEUC2X5V1B特点
IEC 61000-4-2 4级ESD保护
-±10kV接触放电
-±15kV空气放电
75W峰值脉冲功率（8/20us）
低钳位电压
工作电压：5V
低泄漏电流
符合RoHS
保护一条双向线路
结电容：0.25pF Typ
SEUC2X5V1B应用
USB 2.0/3.0
10/100/1000以太网
显示器和平板显示器
笔记型电脑
SIM卡端口
ATM接口
