静芯微基于ESD管的Microphone静电放电防护方案
标签： 静电放电防护 Microphone 来源：静芯微 作者：NV 时间：2022-12-01 14:50
摘要：此方案采用封装体积小、导通电压精度高、响应速度快、钳位电压低的ESD管做保护，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。
随着数码消费类产品的高速发展，音频口作为常用接口，也越来越得到广泛的应用，因频繁的插拔电缆会造成的ESD损害，常规的ESD静电二极管防护器件可能会影响数据的传输，造成音质失真等现象;此方案采用封装体积小、导通电压精度高、响应速度快、钳位电压低的ESD管做保护，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。

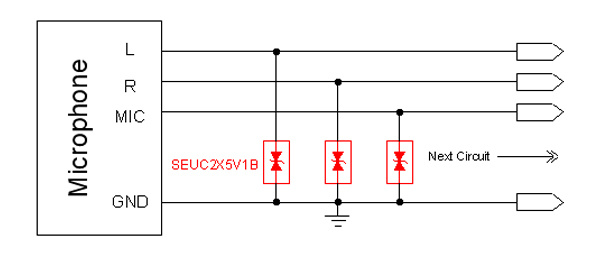

方案应用框图

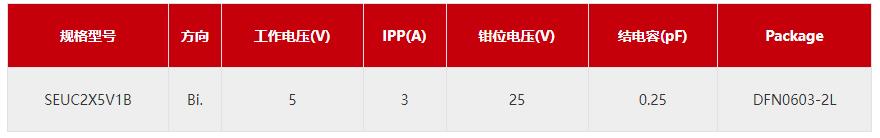

型号参数
SEUC2X5V1B设计用于保护电压敏感元件免受ESD和瞬态影响电压事件。优异的夹紧能力、低泄漏和快速响应时间，使这些部件非常适合在电路板空间较高的设计上进行ESD保护。
SEUC2X5V1B特点
IEC 61000-4-2 4级ESD保护
-±10kV接触放电
-±15kV空气放电
75W峰值脉冲功率（8/20us）
低钳位电压
工作电压：5V
低泄漏电流
符合RoHS
保护一条双向线路
结电容：0.25pF Typ
SEUC2X5V1B应用
USB 2.0/3.0
10/100/1000以太网
显示器和平板显示器
笔记型电脑
SIM卡端口
ATM接口
