可编程外围接口（PPI）8255简介、作用、特点、PIN图引脚功能、工作模式详解
标签： 8255 PPI 来源：华强电子网 作者：NV 时间：2022-12-06 16:17
摘要：PPI是一种特殊的多端口设备，可以根据利用率以各种方式对端口进行编程，也可以用于接口。8255的主要任务是将外围设备连接到处理器。
PPI是一种特殊的多端口设备，可以根据利用率以各种方式对端口进行编程，也可以用于接口。8255的主要任务是将外围设备连接到处理器。
8255简介
8255配备了三个8位端口，端口A，端口B和端口C，Port-C分为两个4位端口， 端口c上方，端口C下方。因此，总共有4个端口可用，两个8位端口和两个4位端口可用。这些所有端口都可以通过I / P端口或O / P端口进行编程。
8255的特点
40引脚IC封装
+ 5V电源
温度范围0?–70
任何引脚上的电压为0.5 V – 7V

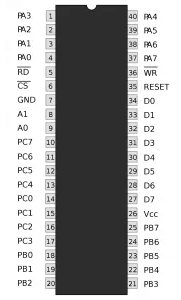

8255的PIN图
8255的PIN图
8255 PPI的引脚说明
CS - 这是芯片选择信号； CS是低电平有效信号，表示低电平有效时，该信号使能CPU内部8255的通信。
RD——RD是低电平有效信号;因此，如果RD变为低电平，则8255将通过数据总线将输出数据或状态信息传输到CPU，或者允许CPU从8255的I / P端口读取操作
WR- WR必须变低，CPU在8255 PPI的帮助下写入控制字或数据。
A0 - A7 – 在RD＆WR的帮助下，通过使用这些引脚可以选择I / P端口和受控字寄存器。
端口控制字寄存器–

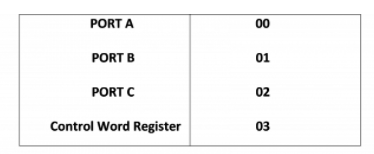

对于8255.1

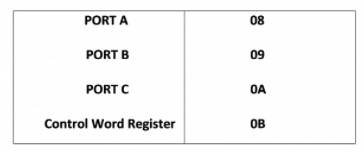

对于8255.2
如果我们在00中编写指令，则意味着该指令用于8255.1的端口A。 在指令执行期间，数据将通过端口A进入累加器空间。
指令OUT 03将传输8255.1累加器的内容。
D0 -D7 – 微处理器在执行i / p或o / p指令后，通过按钮发送或接收双向数据。 控制和状态信息通过数据总线缓冲区进行通信。
8255 PPI的工作模式
模式0： 简单I/P 7 O/P
模式1： 停止的I/P和O/P
模式2： 双向端口
