基于静芯微ESD静电二极管防护器件的USB3.1-静电放电防护方案详解
标签:
USB
静电放电防护
来源:静芯微
作者:NV
时间:2022-12-16 13:59
摘要:此方案高速信号部分采用单路双向超低容的ESD静电二极管防护器件,配合集成4路低容的ESD器件,提供灵活的布线选择,在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。
USB是目前应用面最为广泛的端口,因其外露的金属座子及对外通讯的信号PIN脚,容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响,普通的防护器件会对数据的传输造成影响,USB 3.1新标准的面世为这种运用广泛的数据接口带来了重大变化,其中包括更高的数据速率。该标准将以前的USB 3.0标准的数据速率提升了一倍(达10Gbps),并且使用的是相同的数据线,提高数据速率同时也凸显了系统级ESD管抗打击能力的重要性,因为高速系统的结构较小,对ESD静电二极管更为敏感。
方案概述
此方案高速信号部分采用单路双向超低容的ESD静电二极管防护器件,配合集成4路低容的ESD器件,提供灵活的布线选择,在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。

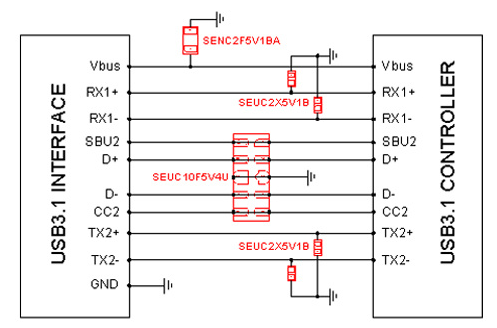

方案框图

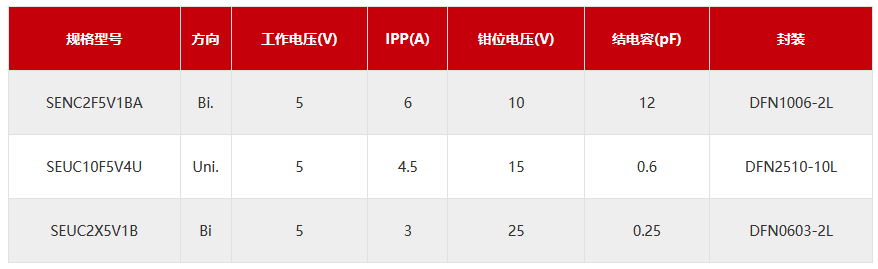

SENC2F5V1BA型号参数

SENC2F5V1BA旨在保护电压敏感元件免受ESD造成的损坏或闭锁。优异的夹持能力、低泄漏和快速响应时间,为板级暴露于ESD的设计提供了一流的保护。由于其尺寸小且双向设计,它非常适合用于需要音频线路保护的蜂窝电话、MP3播放器和便携式应用。
SENC2F5V1BA特点
-±25kV接触放电
-±25kV空气放电
60W峰值脉冲功率(8/20us)
低钳位电压
工作电压:5V
低泄漏电流
符合RoHS
保护一条双向线路
结电容:12pF Typ
SENC2F5V1BA应用
手机和配件
便携式数字助理
笔记本和手持设备
数码相机
MP3播放器
外围设备
