基于静芯微MOS管ES3343电动工具应用方案详解
标签： 电动工具 来源：静芯微 作者：NV 时间：2022-12-29 09:51
摘要：作为无绳工具电池的容量是有极大区分的，从3.6V到36V等。就动力和扭矩等区分，常用的是18V, 20V以下的电动工具。而就功能的实现和扩展的完整性来说，18v，20v的无绳电动工具就是主流。静芯微系列产品可以充分满足客户的设计要求。
电动工具常用的是无绳扳手，无绳手电钻（不带冲击功能），无绳冲击手电钻，无绳圆锯，无绳角磨机，无绳便携照明灯，无绳扳手和无绳电锤。
方案概述
作为无绳工具电池的容量是有极大区分的，从3.6V到36V等。就动力和扭矩等区分，常用的是18V, 20V以下的电动工具。而就功能的实现和扩展的完整性来说，18v，20v的无绳电动工具就是主流。静芯微系列产品可以充分满足客户的设计要求。

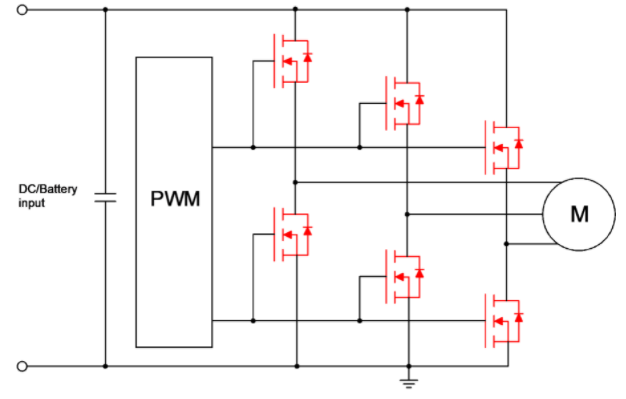

应用方案框图

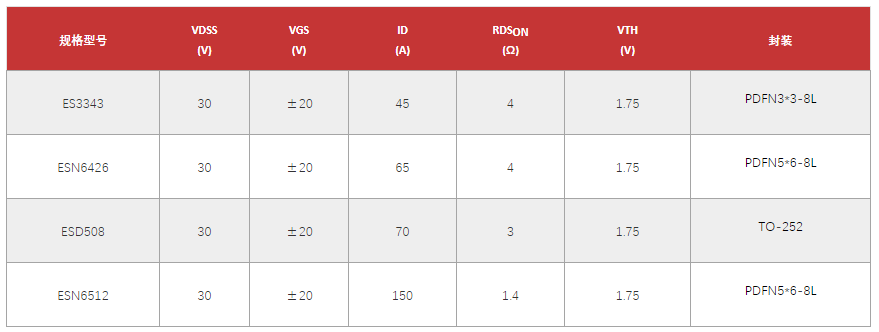

方案参数选型
ES3343是N沟道增强型MOS场效应晶体管。使用高级沟槽以提供具有低栅极电荷的优异RDS（ON）。设备适用于DC-DC转换、电源开关和充电电路。标准产品ES3343不含铅。
ES3343特点
30V，RDS（ON）=4.0mΩ（Typ），VGS=10V
RDS（ON）=6.5mΩ（Typ），VGS=4.5V
使用沟槽MOSFET技术
低RDS的高密度电池设计（开启）
材料：无卤素
可靠且坚固
雪崩额定值
低泄漏电流
ES3343应用
PWM应用
负载开关
便携式/台式电脑中的电源管理
DC/DC转换
