浅析静芯微12V/24V-电源口静电放电防护方案
标签： 静电放电防护 来源：华强电子网 作者：NV 时间：2023-02-03 09:55
摘要：此方案采用导通电压精准度高、响应速度快、钳位电压低的TVS瞬态抑制二极管做保护，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求的同时且做到成本最优化。
12V/24V电源广泛使用在汽车电子设备、工业控制、通信安防等重要领域，电源作为电子产品的“心脏”，它能否稳定可靠的运行，直接决定着产品最终的可靠性，实际应用中复杂的电磁环境，导致设备及易遭受静电或其它感应过电压等情况的影响而损坏。
方案概述
此方案采用导通电压精准度高、响应速度快、钳位电压低的TVS瞬态抑制二极管做保护，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求的同时且做到成本最优化。

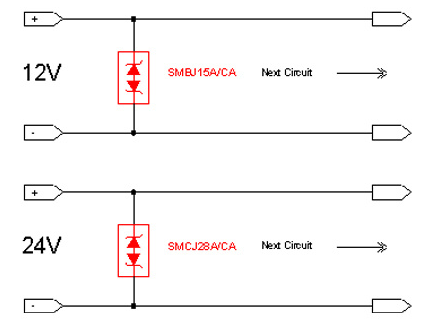

应用方案框图

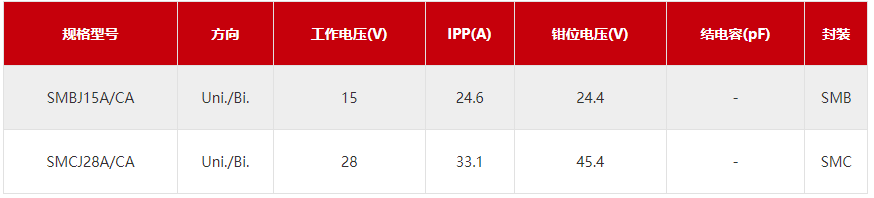

型号参数
SMCJ28A是超级TVS–1500W瞬态电压抑制器。
SMCJ28A特点
适用于表面安装应用优化电路板空间
低调包装
内置应变消除
玻璃钝化接头
低电感
出色的夹紧能力
符合J-STD-020的MSL 1级
1500W峰值脉冲功率能力10/1000μs波形，重复频率（占空比循环）：0.01%
快速响应时间
10V以上的典型IR小于1μA
塑料包装有保险商实验室可燃性94V-0
高温焊接：260°C/10终端秒数
SMCJ28A机械数据
案例：JEDEC DO-214AB。模制塑料玻璃钝化结
端子：根据MIL-STD-750，方法2026
极性：色带表示阴极双向模型
标准包装：12mm胶带
重量：0.26g
