晶体特性及模型
标签： 石英晶体 来源：国产品牌站 作者：YANGXING 时间：2023-06-16 10:25
摘要：石英晶体是一种可将电能和机械能相互转化的压电器件，能量转变发生在共振频率点上。它可用如下模型表示：Lm：(动态等效电感)代表晶振机械振动的惯性。Rm：(动态等效电阻)代表电路的损耗。晶振的阻抗可表示为以下方程(假设Rm可以忽略不计)：

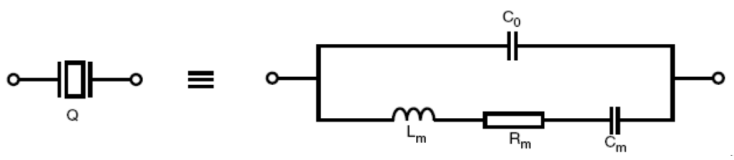

石英晶体是一种可将电能和机械能相互转化的压电器件，能量转变发生在共振频率点上。它可用如下模型表示：
Lm：(动态等效电感)代表晶振机械振动的惯性。

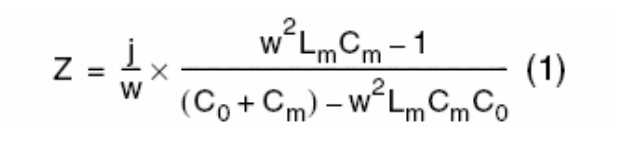

Rm：(动态等效电阻)代表电路的损耗。晶振的阻抗可表示为以下方程(假设Rm可以忽略不计)：
其中Fs的是当电抗Z=0时的串联谐频率(译注：它是Lm、Cm和Rm支路的谐振频率)，其表达式如下：

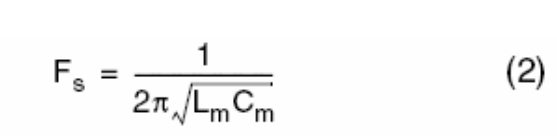

(1)，其表达式如下：

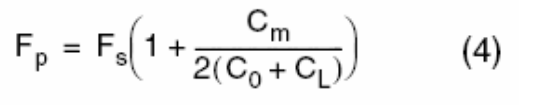

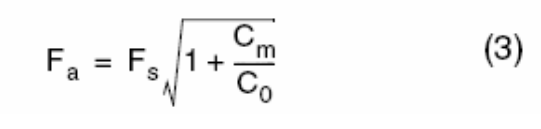

联谐振状态(译注：该区域就是晶振的正常工作区域，Fa－Fs就是晶振的带宽。带宽越窄，晶振其频率FP(或者叫FL:负载频率)表达式如下：

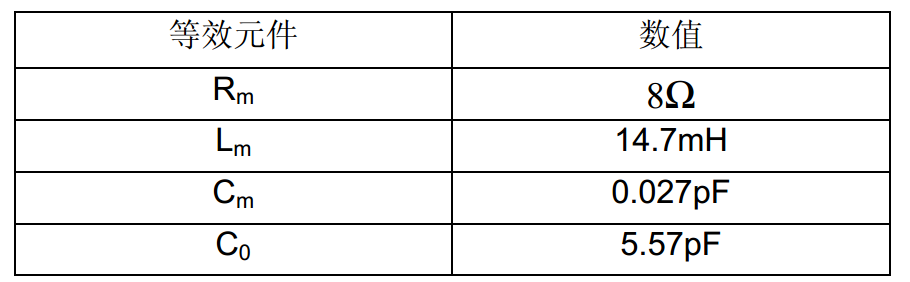

等效电路参数实例
Fs = 7988768Hz，Fa = 8008102Hz
扬兴晶振可以为客户提供仿真数据模型，方便客户研发仿真及验证需求，同时提供电路板晶体回路评估服务，满足客户一站式晶体测试服务支持，下期与大家分享晶振呈电感特性的优势及电路起振原理。
