09N70I-A-VB一款N-Channel沟道TO220F封装的场效应MOS管

### 产品简介

09N70I-A-VB 是一款单路 N 沟道 MOSFET，采用了平面工艺（Plannar Technology）。它具有650V 的漏极-源极电压（VDS），30V 的门极-源极电压（VGS，±V），3.5V 的门极阈值电压（Vth）。在 VGS=10V 时，其导通电阻（RDS(ON)）为830mΩ。该器件能够提供最大10A 的漏极电流（ID），并采用 TO220F 封装。

### 详细参数说明

- **型号**: 09N70I-A-VB

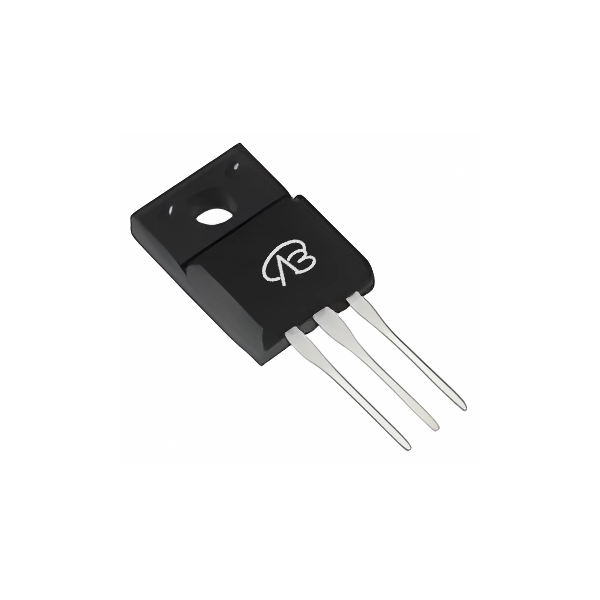

- **封装**: TO220F

- **结构**: 单路 N 沟道

- **VDS (漏极-源极电压)**: 650V

- **VGS (门极-源极电压)**: 30V（±V）

- **Vth (门极阈值电压)**: 3.5V

- **RDS(ON) (导通电阻)**: 830mΩ @ VGS=10V

- **ID (漏极电流)**: 10A

- **工艺**: 平面工艺（Plannar）

09N70I-A-VB.pdf

### 应用领域和模块示例

1. **电源模块**: 09N70I-A-VB 可以用于电源开关模块，如用作开关电源的主开关器件。

2. **电动汽车**: 在电动汽车充电桩中，该器件可以用作高压开关，实现电能的转换和控制。

3. **工业控制**: 在工业控制领域，09N70I-A-VB 可以应用于高压开关电源、逆变器等模块中。

除了以上示例，该产品还适用于其他需要高电压、高电流开关的领域和模块中。
