新品|英锐恩科技推出一款苹果Lightning母座转Type-C公头芯片EN12

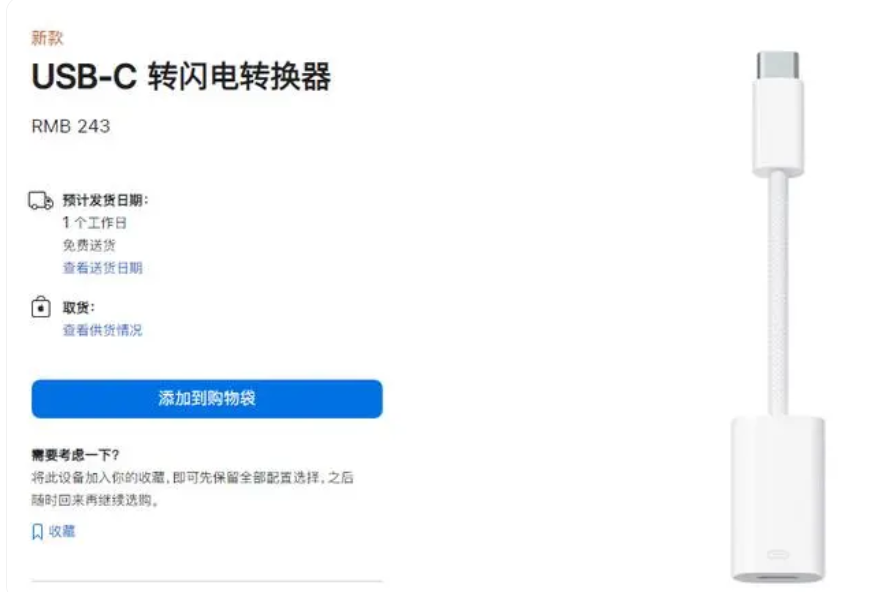

从苹果15开始，苹果全系列手机全部由原来的Lightning接口换成USB-C接口，又带来了新的商机，在苹果官网上已经出来了像：“苹果官方60W USB-C充电线，240W USB-C充电线，USB-C 转闪电转换器”等相关产品。

EN12是英锐恩新推出的一款苹果Lightning母座通讯协议解码芯片，能实现Lightning母座转Type-C公头的功能，可以将Lightning公头转换为Type-C公头，使C to Lighting线或者A to Lighting线可以给Type-C接口的设备充电。

功能特点：
1、完全CMOS静态ASIC设计
2、工作电压：1.8V--40V
3、支持充电线PD\QC功能，移除设备后复位
4、小体积8脚贴片封装
5、低功耗

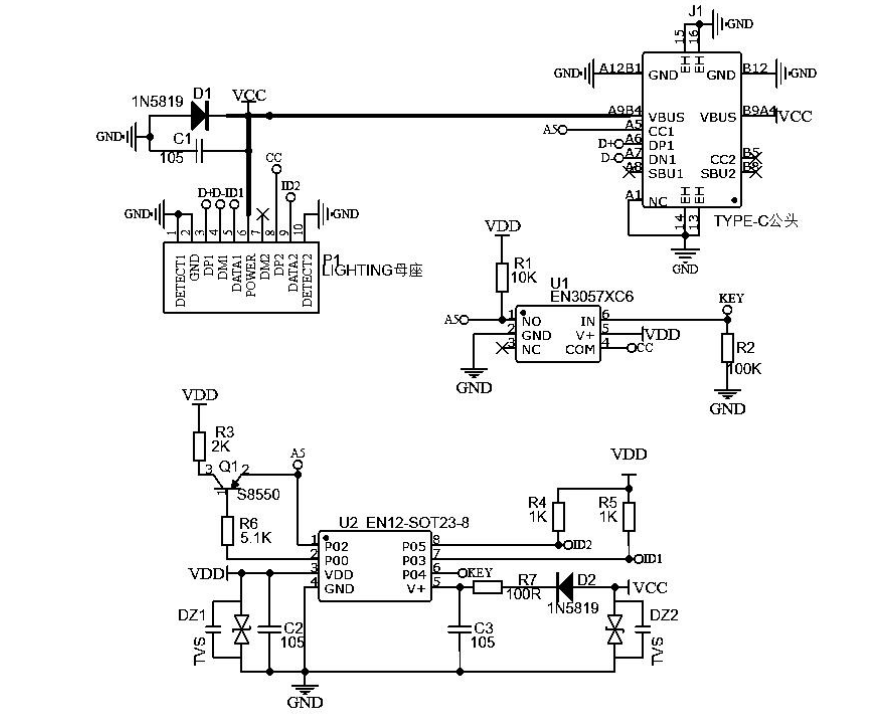

应用电路：

应用范围：
适用Lightning数据线，转换为TYPE-C设备充电：
1、USB-A to Lighting 转 Type-C公
2、 Type-C to Lighting 转 Type-C公


注意事项：
1.USB-A TO Lightning线经过EN12转换，对于双面过ATS的Lightning线支持双面数据传输，单面过ATS的则支持单面数据传输,如iphone6发布之后的原装线支持双面数据传输。
2.模拟开关选型时应选择寄生电容小于50pF的器件-EN3057，寄生电容过大会导致CC线上的信号波形变形，无法识别。
3.配合Type-C TO Lightning使用时，EN12转接头只能插在受电设备端，插在充电器端无法进行充电。
