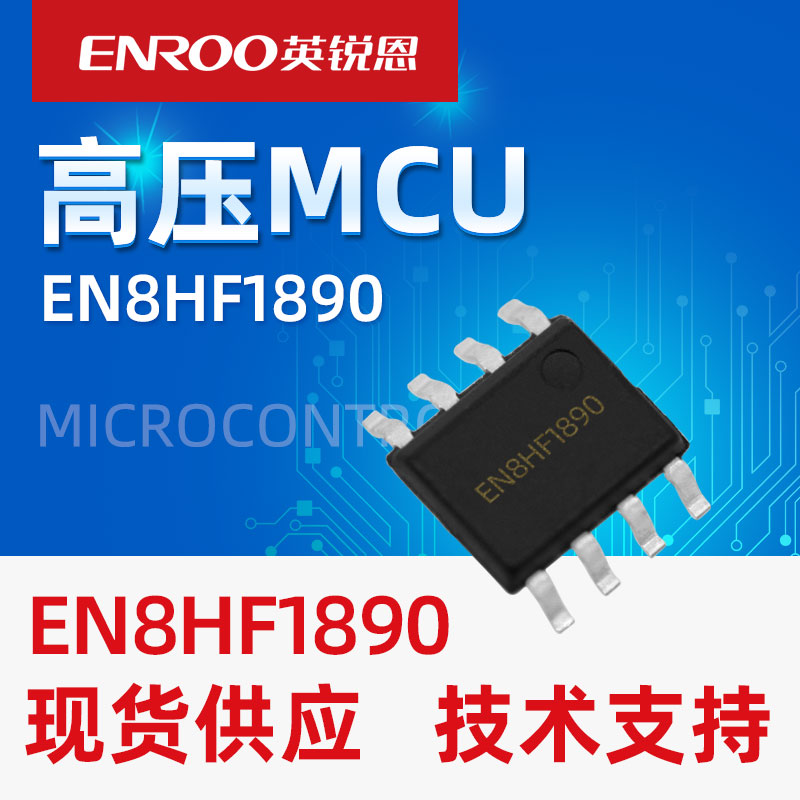

英锐恩科技推出高压MCU单片机芯片：EN8HF1890

高压 MCU 单片机EN8HF1890产品简介:

功能特性 :

VIN 工作电压范围：3.3 V – 40 V，VDD 恒定输出 3.3V；

 RISC16 指令集，支持 40 条指令：支持非法指令复位

程序空间：1K*14 BIT FLASH，支持 100K 次擦除写入，一页为 32 字节， 支持 IAP 写入

数据空间：64*8 BIT SRAM

堆栈：硬件 5 级堆栈，支持 5 层硬件堆栈嵌套

支持 2T 和 4T 的 CPU 运算模式

宽温度范围:-40~85℃ ?

振荡器  内部 16MHZ RC 振荡器，用于系统时钟  内部 32KHz RC 超低功耗振荡器，可以用于定时器计数 慢时钟周期测量

GPIO  支持 5 个 IO，支持上拉、下拉独立控制  PB0~PB5；17mA@5V SOURCE，20mA@5VSINK；支持上下拉

内置两个时钟，高速 HIRC 可选 16M/8M/4M/2M/1M；超低功耗 LIRC 32K 时 钟；这些时钟可以作为 FCPU 时钟；通过寄存器可实时切换 CPU 时钟; CPU  有 ACTIVE，IDLE，DEEPPWSAVE，PWOFF四种工作模式； IDLE: CPU 停止工作，外设工作正常；所有中断可以唤醒，唤醒后继续从 当 前 PC 运行；

DEEPPWSAVE: CPU 停止工作，高速 16M 时钟停止工作，低速 32K 时钟 工作，SRAM 数据保持；

支持外部中断、IO 中断、复位、看门狗溢出、LVD 低压唤醒和 TIMER1 的 32K 定时唤醒，唤醒后继续从当前 PC 运行； PWOFF：全部外设和模拟停止工作，支持外部中断、IO 中断、复位，唤 醒后继续从当前 PC 运行.

TIMER0:8 位定时/计数器，有多个时钟输入选择作为 TIMER0 时钟，同时支 持 BUZZER 输出模式；

TIMER1:10 位定时/计数器，可以选择多个时钟源，支持低功耗运行，支持 超长定时；

 与 TIMER1 构成 3 路独立 PWM，占空比和极性可调；PWM0、PWM1 和 PWM2  可以映射到 3 个 IO； PWM 支持 IO 故障刹车和比较器故障刹车；支持 XOR,XNOR 的 PWM1 的第二功能模式；支持单脉冲 PWM 输出模式；支持蜂 鸣器模式；

1 路比较器，用于比较输入端电压的大小，输入电压比较范围为0~VDD-1.5V； CMP 输出可以输出 IO；比较器输入支持IO、DAC；支持单独配置使能功能； 支持双沿产生中断；CMP 支持迟滞电压； ? 一路 6 BIT DAC，可以作为比较器参考源；

LVR 提供 16 种低电压选择，支持低电压中断，同时也支持高电压中断，高电 压中断可选择自动强制 PB0 输出指定电平；通过LVDST 和 LVDV 循环采样， 可知道当前电源电压；

超强程序加密算法，保证芯片程序内容唯一性；

除跳转指令为两个周期指令以外其余为单周期指令；

上电复位计数器（PWRT）和振荡启动计数器（Oscillator Start-up Timer OST）；

内部振荡器集成了一个看门狗保证了可靠的操作，同时软件使能看门狗操作； ? 中断： 两个内部计数/定时器中断源

一个外部 IO 管脚中断源：INT 管脚；  PortB 的输入改变中断源； 低电压、高电压 LVD 中断； 比较器中断；

通过外部中断、PortB 中断、LVD 中断、TIMER0 中断、TIMER1 中断、WDT 溢出和外部复位实现睡眠模式唤醒；

 有可靠的保证使得程序代码不被读出；

 CPU 支持 IAP 自编程功能；并支持整个程序空间读取和写入； 提供 96 BIT UID ；

封装类型： SOT23-8、ESOP8；
