2SK1528-VB一款N-Channel沟道TO252封装的场效应MOS管

### 一、2SK1528-VB 产品简介

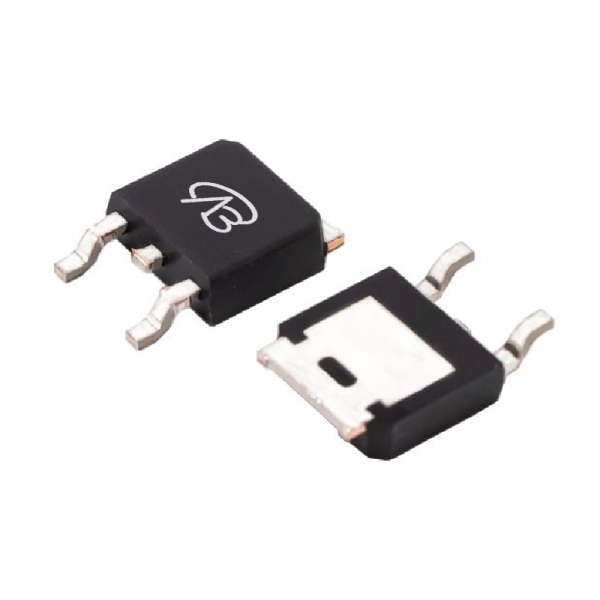

2SK1528-VB 是一款单一 N 通道 MOSFET，采用 TO252 封装形式，基于 SJ_Multi-EPI 技术制造。该型号具有较高的漏源电压和适中的导通电阻，适用于要求较高耐压和低功率的电路设计。其最大漏源电压（VDS）为 900V，最大栅源电压（VGS）为 ±30V，阈值电压（Vth）为 3.5V，导通电阻（RDS(ON)）在 VGS=10V 时为 2700mΩ，最大漏极电流（ID）为 2A。

### 二、2SK1528-VB 详细参数说明

- **型号**：2SK1528-VB

- **封装**：TO252

- **类型**：单一 N 通道

- **技术**：SJ_Multi-EPI

- **最大漏源电压 (VDS)**：900V

- **最大栅源电压 (VGS)**：±30V

- **阈值电压 (Vth)**：3.5V

- **导通电阻 (RDS(ON))**：2700mΩ @ VGS=10V

- **最大漏极电流 (ID)**：2A

- **导通延迟时间**：< 10ns

- **关断延迟时间**：< 20ns

- **总栅电荷 (Qg)**：20nC

- **栅极-漏极电荷 (Qgd)**：5nC

- **漏极-源极电荷 (Qgs)**：10nC

- **热阻 (RθJA)**：110°C/W

- **工作温度范围**：-55°C 至 175°C

2SK1528-VB.pdf

### 三、应用领域和模块实例

#### 电源管理

2SK1528-VB 可用于设计低功率的电源管理模块，如适配器、充电器等，提供稳定的输出电压和电流。

#### 照明控制

在照明系统中，该型号可用于设计照明控制模块，如 LED 灯控制器、照明调光器等，实现对照明亮度的调节和控制。

#### 电动车辆

在电动车辆系统中，2SK1528-VB 可用于设计电动车辆控制模块，如电动车辆电池管理系统、电动车辆控制器等，提供对电动车辆的精确控制。

#### 工业自动化

在工业自动化领域中，该型号可用于设计工业控制模块，如传感器控制、电机控制等，实现对工业设备的精确控制和监测。

#### 太阳能逆变器

在太阳能发电系统中，2SK1528-VB 可用于设计太阳能逆变器，将太阳能电池板产生的直流电转换为交流电，实现对电网的接入。

综上所述，2SK1528-VB 是一款适用于中高压、低功率电路设计的 N 通道 MOSFET，具有较高的漏源电压和适中的导通电阻，适用于多种电子设备和系统。
