20V 5A桥式驱动芯片-XBLW CP2119兼容替代SS6285L
标签： 来源：国产品牌站 作者：LZDZ2012 时间：2025-04-09 21:22
摘要：芯片介绍
芯片介绍
XBLW CP2119是一款由芯伯乐设计开发的一款DC双向马达驱动电路芯片

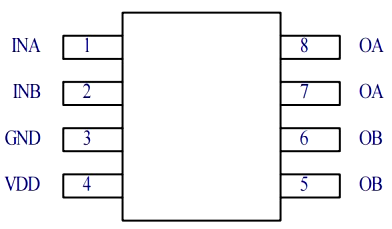

该芯片采用SOP8封装，符合ROHS规范，引脚框架100%无铅
适用于玩具等类的电机驱动、自动阀门电机驱动、电磁门锁驱动等应用。
1:产品描述
XBLW CP2119是一款单通道直流有刷马达驱动芯片，工作电压范围为3V至20V，支持多节锂电池。它能够提供高达5.0A的输出电流，NMOS导通阻抗（Ron1）为0.077Ω，PMOS 导通阻抗（Ron2）为0.033Ω。该芯片具有两个逻辑输入端子，用于控制电机的前进、后退和制动。它具有良好的抗干扰性，微小的待机电流和低的输出内阻。同时，它还具有内置二极管，能够释放感性负载的反向冲击电流。XBLW CP2119可兼容替代SS6285L/SA8330/AIP6190
2:特性
● 驱动一路有刷直流电机
● 微小的待机电流，小于1uA
● 低导通阻抗
● 最大输出持续电流 5.0A
● 工作电压范围：3.0V～20V
● 有紧急停止功能
● 有过热保护功能
● 有过流嵌流及短路保护功能
3:各产品参数对比

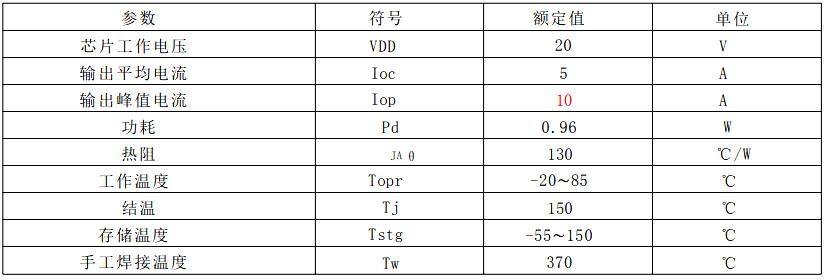

极限参数
4:性能总结
XBLW CP2119是一款可以与SS6285L/SA8330/AIP6190`进行pin-to-pin替换的马达驱动芯片。相比于SS6285L具有更宽的输入电压范围和更大的输出电流能力，使其能够适用于更广泛的电压和电流要求的产品应用。此外，XBLW CP2119还具有更低的功耗，可以提供更高的能效。

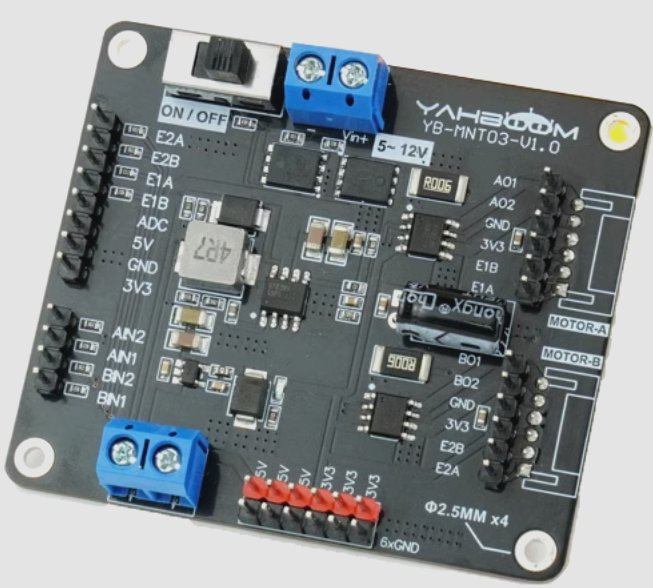

XBLW CP2119驱动模块
5:替换可带来以下优势
1、更宽的输入电压范围：XBLW CP2119的工作电压范围为3V至20V，相比其他型号更宽，可以适应更多种类型的电源供应。
2、更大的输出电流能力：XBLW CP2119可提供高达5.0A的输出电流，比其他型号更高，可以满足对较大电流的马达驱动需求。
3、更低的功耗：XBLW CP2119在工作时具有更低的功耗，可以提高整体系统的能效和续航能力。通过替换为XBLW CP2119，可获得更大的灵活性和性能优势，使其产品能够适应更宽广的应用场景，并实现更高的功耗效率。请注意，确保在进行替换时，对于引脚功能和电路连接的兼容性进行仔细验证，以确保正常的马达驱动功能和稳定的性能
