3PN1005-VB TO220一种Single-N沟道TO220封装MOS管

### 一、3PN1005-VB TO220 产品简介

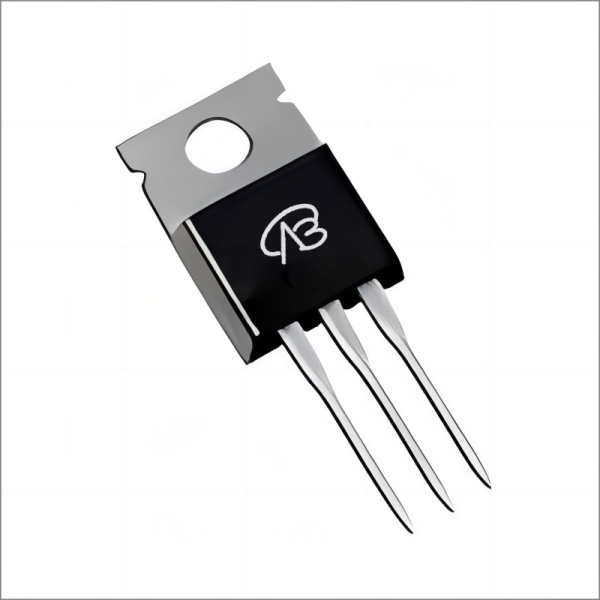

3PN1005-VB 是一款单 N 沟道 MOSFET，采用 TO220 封装。具有 100V 的漏极-源极电压（VDS），并具有 ±20V 的栅极-源极电压（VGS）耐受能力。该器件采用 Trench 技术，具有较低的导通电阻和高电流承载能力，适用于需要高性能功率开关的应用。

### 二、3PN1005-VB TO220 详细参数说明

- **封装类型**：TO220

- **管脚配置**：单 N 沟道

- **漏极-源极电压 (VDS)**：100V

- **栅极-源极电压 (VGS)**：±20V

- **阈值电压 (Vth)**：3V

- **导通电阻 (RDS(ON))**：5mΩ@VGS=10V

- **漏极电流 (ID)**：120A

- **技术**：Trench

3PN1005-VB TO220.pdf

### 三、3PN1005-VB 适用领域和模块示例

1. **电机驱动器**

   - **领域**：工业自动化

   - **应用**：适用于电机驱动器中的功率开关模块，控制电机启停和速度调节，提高工业生产效率。

2. **电动汽车控制器**

   - **领域**：电动汽车

   - **应用**：用于电动汽车控制器中，控制电动汽车的电机功率输出，提高车辆性能和能效。

3. **电源模块**

   - **领域**：通信设备

   - **应用**：适用于通信设备中的电源模块，提供稳定的电源输出，确保通信设备的正常运行。

4. **电源转换器**

   - **领域**：工业电子

   - **应用**：用于设计高效的电源转换器，将电能从一种形式转换为另一种形式，适用于工业电子设备。
