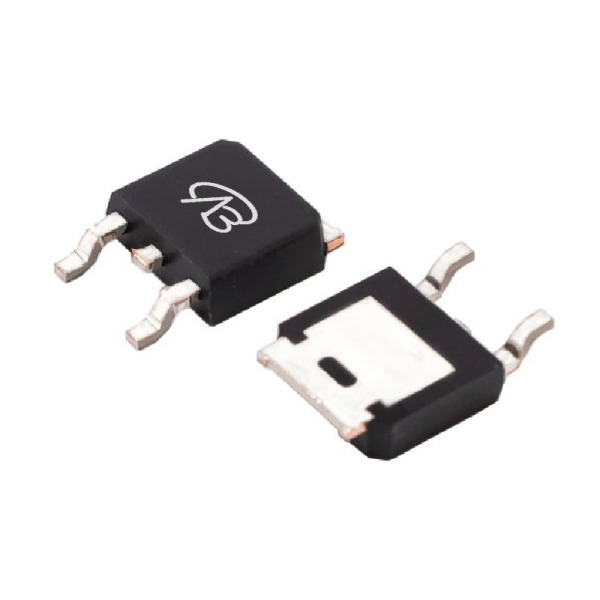

AP0603GH-HF-VB一种TO252封装Single-N-Channel场效应管

### 产品简介

**型号：AP0603GH-HF-VB**

AP0603GH-HF-VB 是一款单N沟道功率MOSFET，采用先进的沟槽技术，具有低导通电阻和高电流处理能力。其封装形式为TO252，适用于多种高效电源管理应用。

### 详细参数说明

- **封装形式**：TO252

- **配置**：单N沟道

- **漏源极电压（VDS）**：30V

- **栅源极电压（VGS）**：±20V

- **阈值电压（Vth）**：1.7V

- **导通电阻（RDS(ON)）**：

  - 3mΩ @ VGS=4.5V

  - 2mΩ @ VGS=10V

- **漏极电流（ID）**：100A

- **技术类型**：沟槽技术

AP0603GH-HF-VB.pdf

### 应用领域和模块示例

AP0603GH-HF-VB 由于其低导通电阻和高电流处理能力，非常适合在以下领域和模块中应用：

1. **电源管理模块**：在高效DC-DC转换器和电源管理模块中使用，能够显著降低功率损耗，提高整体效率。这种特性使其成为笔记本电脑、服务器和台式机等设备电源设计的理想选择。

2. **电机驱动**：由于其高电流处理能力和低导通电阻，该MOSFET可以用于电机驱动电路中，特别适用于电动车辆和工业自动化设备中，以确保电机的高效运行和能量利用。

3. **负载开关**：AP0603GH-HF-VB 可以用作负载开关，以其低导通电阻特性，在电池供电的设备中使用，如智能手机、平板电脑等，提供高效的电能管理和分配。

4. **功率放大器**：在无线通信设备中用作功率放大器的开关元件，AP0603GH-HF-VB 的低RDS(ON)能够降低功率放大器的导通损耗，提高射频传输效率。

5. **照明系统**：该型号的MOSFET也适用于LED驱动电路中，通过高效的开关特性和低功耗表现，实现高效的LED照明系统设计，广泛应用于家庭和商业照明领域。

通过这些应用示例，可以看到AP0603GH-HF-VB 在多个领域和模块中展现出其高效、低功耗的特性，为各种电子设备提供了可靠的功率管理解决方案。
