洞洞板上玩转蓝牙芯片
标签： 蓝牙芯片 来源：沁恒微电子 作者：沁恒微电子 时间：2021-06-24 11:53
摘要：沁恒近期推出10脚的低功耗蓝牙芯片CH9141K。传统电子产品只需将串口与该芯片相连便可实现蓝牙收发功能。
万物互联时代，传统电子产品通过低功耗蓝牙与网关节点进行通信是目前最为便捷且成本最低的互联方式。产品需要更新，而射频电路和天线的设计与调试成本高，难度大，周期长。
针对以上行业应用痛点，沁恒近期推出10脚的低功耗蓝牙芯片CH9141K。传统电子产品只需将串口与该芯片相连便可实现蓝牙收发功能。

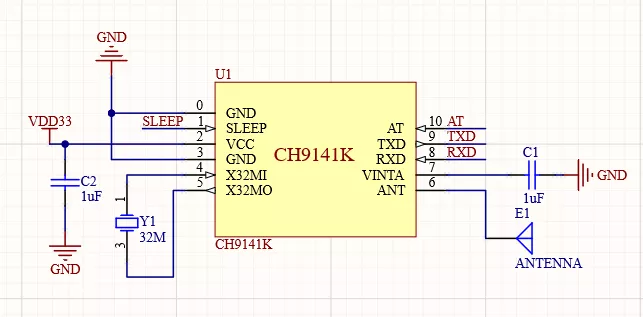

下面以CH9141K的最小系统电路为例进行介绍
No.1

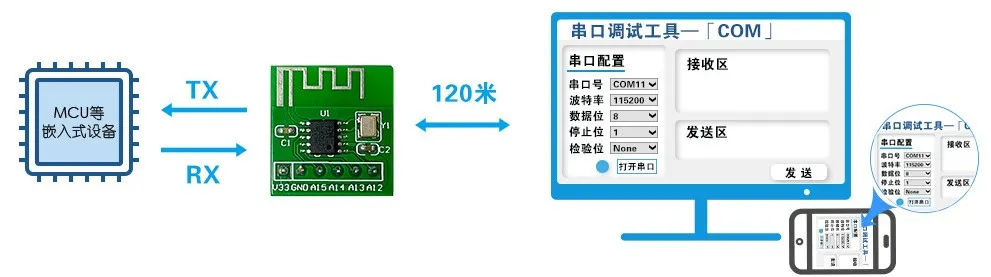

单面PCB板示例
在空旷环境下，实测传输距离120m
No.2

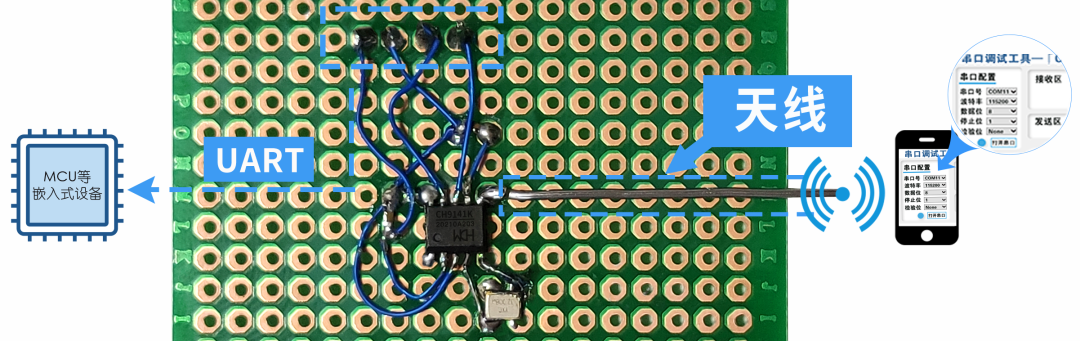

直接用洞洞板搭建电路
洞洞板测试结果：在正常办公室环境与手机通信，通信距离达30米。其中天线为31mm左右的焊锡丝，大概为四分之一波长。
