漏电保护器原理、漏电保护器主要作用详解！

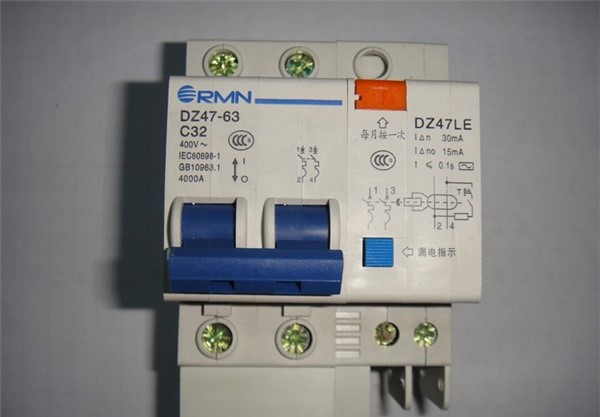

漏电保护器原理是一种电气安全装置，将漏电保护器安装在低压电路上，发生漏电和触电时，且保护器达到规定的动作电流值时，立即在规定的时间内动作，自动切断电源进行保护。下面内容是对漏电保护器原理、漏电保护器主要作用的解释，请往下看。

漏电保护器原理

1.当电气设备发生漏电时，会发生两种异常现象。

一是三相电流失去平衡，产生零序电流；

二是正常时不带电的金属壳出现对地电压(正常时，金属壳和大地均为零电位 )。

2. 零序电流互感器的作用漏电保护器通过电流互感器的检测获取异常信号，通过中间机构切换传递，启动执行器，通过开关装置切断电源。 电流互感器的结构类似于变压器，由相互绝缘并缠绕在同一铁芯上的两个线圈构成。 一次线圈有剩余电流时，二次线圈会感应出电流。

3. 漏电保护器原理是将漏电保护器安装在线路上，原线圈与电网线路连接，次级线圈与漏电保护器中的跳闸器连接。 电器正常工作时，线路中的电流处于平衡状态，变流器中的电流矢量之和为零。变流器中往返的电流大小相等，方向相反，正负相互抵消。 由于原线圈没有剩余电流，所以不会感应出次级线圈，漏电保护器的开闭装置在闭合状态下动作。

设备外壳发生漏电，人接触的情况下，故障点会发生分流，这个漏电电流会经过人体吗？工作接地，返回变压器的中性点，变压器流入、流出的电流产生不平衡，原线圈申产生剩余电流。 因此，次级线圈被感应，当该电流值达到该漏电保护器规定的动作电流值时，开关将自动断开，电源将被切断。

漏电保护器主要通过提供间接接触保护，在一定条件下，也可以作为直接接触的补充保护，以保护致命的触电事故。
