浅析集成运算放大器虚短和虚断的概念

标签: 来源:华强电子网 作者:xiaom 时间:2021-09-28 11:43

摘要:虚短和虚断的概念怎么理解?虚短和虚断是模拟电路中理想的集成运放的两个重要概念。因为运放的电压放大率很大,所以一般通用运放的开环电压放大率都在80dB以上。运放的输出电压有限,一般为10V~14V。因此,运放的次型输入电压不到1mV,两个输入端是等电位近似值,相当于“短路”。开环电压放大率越大,两个输入端的电位就越接近。

虚短和虚断的概念怎么理解?虚短和虚断是模拟电路中理想的集成运放的两个重要概念。因为运放的电压放大率很大,所以一般通用运放的开环电压放大率都在80dB以上。运放的输出电压有限,一般为10V~14V。因此,运放的次型输入电压不到1mV,两个输入端是等电位近似值,相当于“短路”。开环电压放大率越大,两个输入端的电位就越接近。

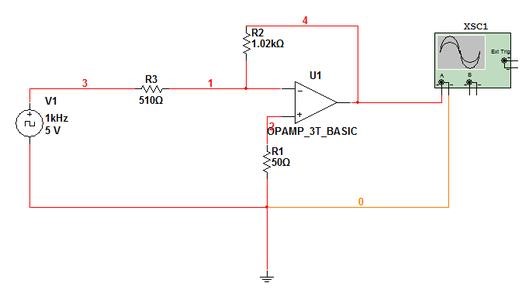

浅析集成运算放大器虚短和虚断的概念

虚短指在理想情况下,两个输入端的电位相同。好像两个输入端短接在一起,但实际上没有,被称为“虚短”。虚短短必要条件是运放引入深度负反馈。使用集成运放线性应用程序时,uN-uP=0,uN=uP,即反相与同相的输入端之间的短路,因此被称为虚假短路(称为“虚短”)。


虚断指理想情况下,流入集成运放的输入电流为0。这是因为理想运放的输入电阻是无限的。就像打开两个输入端之间的路一样。但是实际上没有打开路。被称为“虚断”。如果两个输入端的输入电流为零(即iN=iP=0),则反向同一个输入端之间的连接可以称为开路,即“虚断”。


因为运放的次型输入电阻很大,所以一般通用运放的输入电阻都在1米以上。因此,流入运放输入的电流往往小于1uA,远远小于输入部外部电路的电流。因此,通常可以将运放的两个输入端视为开放,输入阻力越大,两个输入端就越接近开放。


结论,构建理想的集成运算放大器等效模型,讨论集成运算放大器的虚短和虚断的概念,并用它分析集成运算放大器的比例运算。在计算电路比例特性的过程中,最基本的操作模式应该是运算放大器应用电路,因为它可以说明实际电路所在的基本电路、放大器的共同数据,将这个集成运算放大器组合在一起,可以在工业化被控制时实现自动化,并利用各种方面。
