细说示波器的作用

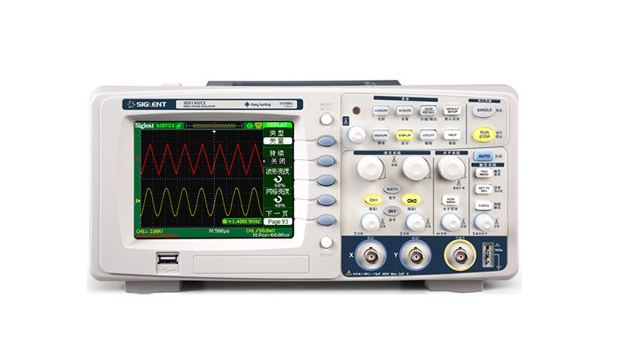

示波器是一种使用非常广泛的电子测量仪器。将肉眼看不见的电信号转换成可以看到的图像，使人们能够研究各种电现象的变化过程。是观察数字电路实验现象、分析实验中的问题、测量实验结果不可缺少的重要仪器，示波器利用由窄、高速电子组成的电子束，击中用荧光材料涂画的屏幕，可以制造出小光点（传统模拟示波器的工作方式）。在测试信号的作用下，电子束就像笔尖一样，可以在屏幕上显示测试信号瞬间值的变化曲线。

使用示波器，您可以观察不同信号振幅随时间变化的波形曲线，并测试电压、电流、频率、相位差、幅度调整等，本文主要介绍示波器的作用。

示波器的作用是什么？

示波器的作用是不可替代的，一直是工程师设计和调试产品的好帮手。但是随着计算机、半导体、通信技术的发展，示波器的种类和型号越来越多，示波器的作用被详细地划分了。

1、广泛的电子测量设备；

2、电信号波形测量（电压和时间关系）；

3、测量振幅、周期、频率和相位等参数；

4、测量所有可以与传感器相匹配并转换为电压的参数，例如电流、电阻、温度磁力等。

5、电压测量

使用示波器进行的所有测量都归结为电压测量。示波器可以测量各种波形的电压宽度，可以测量直流和正弦电压以及脉冲或非正弦电压的振幅。更有用的是，可以测量脉冲电压波形各部分的电压大小，这是任何其他电压测量仪都无法比拟的。

6、示波器作用－相位测量

用示波器测量两个正弦电压之间的相位差具有实际意义。可以使用计数器测量频率和时间，但不能直接测量正弦电压之间的相位关系。使用示波器测量相位的方法有很多种。
