ACNT-H61L国产替换 国产高速光耦华联HPL6W157
标签： 高速光耦 来源：华强电子网 作者：NV 时间：2021-11-09 14:43
摘要：目前市面上有一款产品正好可以替代ACNT-H61L，正是华联的HPL6WI57，下面介绍一下HPL6WI57的产品特点以及应用场合。
ACNT-H61L是一款15mm宽爬电距离和14.2mm间隙的低功耗数字光电耦合器件，结合了发光二极管（LED）和集成的高增益光电探测器设计为系统控制和数据通信接口提供光隔离接口。该器件功耗极低，在宽温度范围内消耗高达2 mA的电源电流。 LED正向电流工作电流为4.5 mA。
该光电耦合器支持3.3V或5V电源，可保证-40°C至+ 105°C的交流和直流性能。光电检测器的输出是CMOS输出。内部法拉第屏蔽提供至少20 kV /微秒的CMR，可最大限度地减少噪声环境中的误差。
ACNT-H61L非常适用于高压电源系统（如高压）中的隔离通信逻辑接口和控制 - 电压系统，例如。 1500V光伏系统，690Vac驱动器，可再生逆变器和医疗设备。
目前市面上有一款产品正好可以替代ACNT-H61L，正是华联的HPL6WI57，下面介绍一下HPL6WI57的产品特点以及应用场合。
功能
低电源电流（IDD）：最大2 mA
低输入电流能力：4.5 mA min
20 kV /微;最小共模抑制（CMR），V CM = 1,000 V
高速接口：10 MBd min
在宽温度范围内保证交流和直流性能：-40°C至+ 105°C

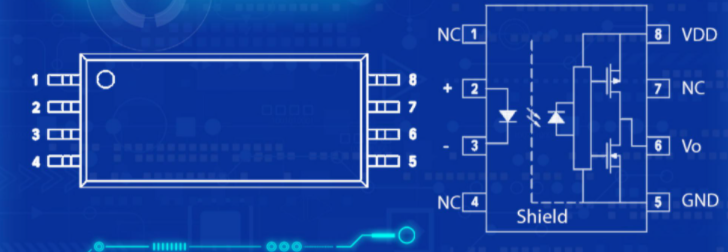

15mm拉伸SO8封装
内部间隙：0.5 mm
安全和监管部门批准
- UL 1577认可：7,500 V RMS 1分钟
- CSA批准
- IEC / EN 60747-5-5批准用于加强绝缘：V IORM = 2,262 V PK 和V IOTM = 12,000 V PK

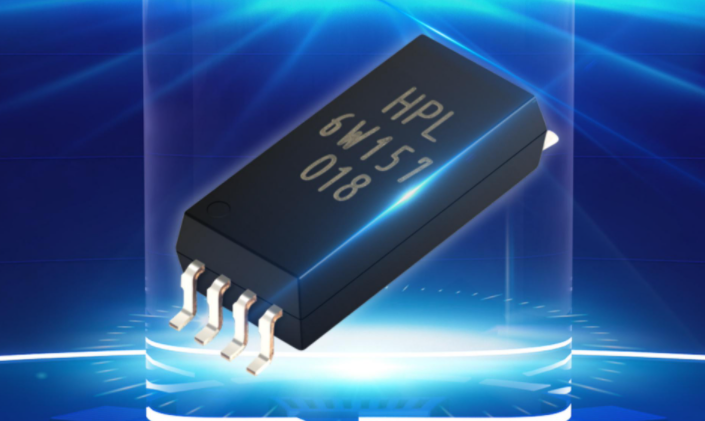

HPL6WI57主要特点：
01 HPL6WI57高速光耦采用推挽输出
02 传输速度快：10Mbit/s
03 共模抑制比高：20kV/uS
04 加强隔离电压：Viso≧7500Vrms，Uiorm=2262V
05 通过了VDE和UL安规认证

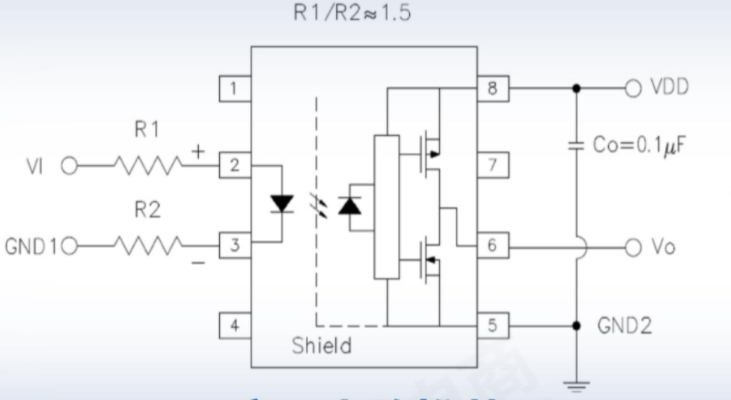

HPL6WI57应用电路
HPL6WI57典型应用

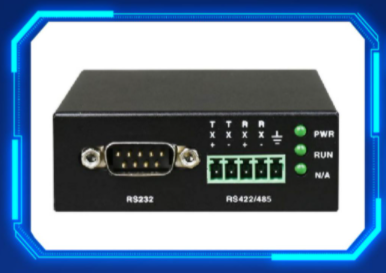

通讯接口

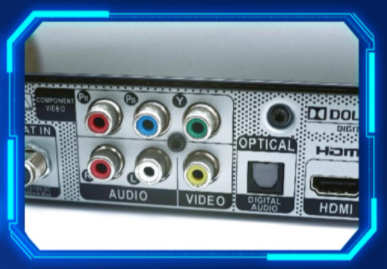

数字隔离：A/D，D/A转换

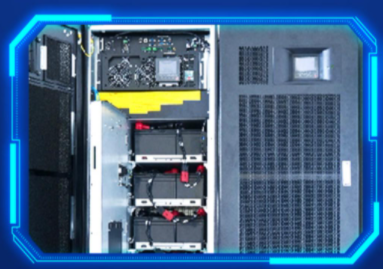

高压电源系统

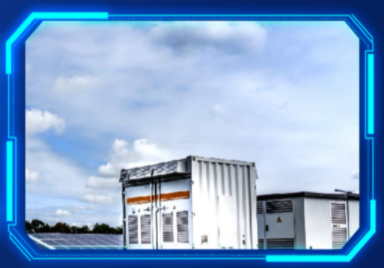

可再生能源逆变器

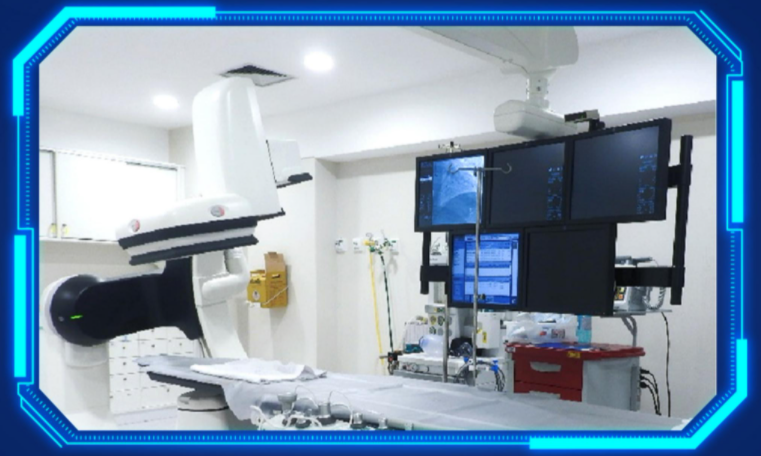

医学成像和病人监护

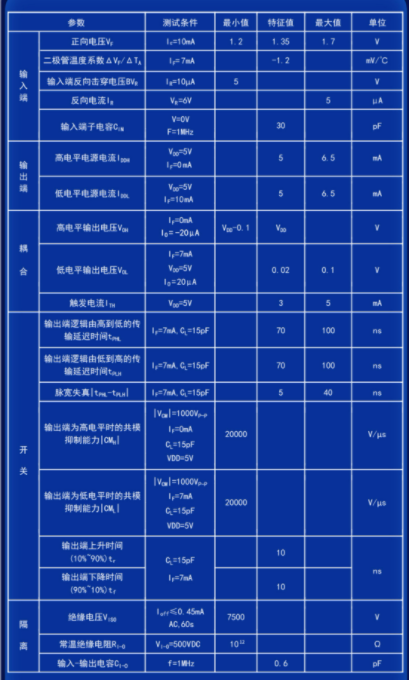

HPL6WI57技术参数
