新洁能电动交通工具控制器解决方案
标签： 电动交通工具控制器 来源：新洁能 作者：QC 时间：2021-11-10 14:31
摘要：新洁能电动交通工具控制器解决方案
电动车专用MOSFET选择指南
电动车 | 电动二轮车（小功率） | 电动三轮车（中功率） | 电动汽车（大功率） |
控制器 | 6管/9管/12管 | 12管/15管/18管 | 12管/24管/36管 |
48V | NCE6990/NCE7190/NCE7580 | NCE7190/NCE70H12/NCE70H13 | NCE70H13/NCE75H21 |
60V/64V | NCE8580/NCE8290 | NCE80H11/NCE80H12 | NCE85H21/NCE85H21C |
72V | NCE01H10/NCE01H11 | NCE01H11/NCE01H13/NCE01H14 | NCE01H14/NCE01H14C |
96V | - | NCE1490/NCE1579C | NCE1490/NCE1579C |
电动车专用MOSFET参数
▼ 48V控制器专用：
NCE6990 | NCE7190 | NCE7580 | NCE70H12 | NCE70H13 | NCE75H21 | |
VDS | >69V | >71V | >75V | >70V | >70V | >75V |
VTH | 3V | 3V | 2.85V | 2.9V | 2.9V | 3V |
Ron | 6.2mR | 5.9mR | 6.5mR | 4.5mR | 4.0mR | 3.1mR |
▼ 60~64V控制器专用：
NCE8580 | NCE8290 | NCE80H11 | NCE80H12 | NCE85H21 | NCE85H21C | |
VDS | >85V | >82V | >85V | >85V | >85V | >85V |
VTH | 2.85V | 2.9V | 3V | 3V | 3V | 3V |
Ron | 6.8mR | 7.5mR | 5.8mR | 4.9mR | 3.2mR | 3.6mR |
▼ 72V控制器专用：
NCE01H10 | NCE01H11 | NCE01H13 | NCE01H14 | NCE01H14C | |
VDS | >100V | >100V | >100V | >100V | >100V |
VTH | 3V | 3V | 3V | 3.2V | 3.2V |
Ron | 9.9mR | 7.5mR | 5.7mR | 4.6mR | 5mR |
▼ 96V控制器专用：
NCE1490 | NCE1579C | |
VDS | >140V | >150V |
VTH | 3V | 3.1V |
Ron | 10.5mR | 13mR |
注：产品名后面字母C表示电容和Qg优化升级的新一代产品，具有更快的开关速度和更低的开关损耗。

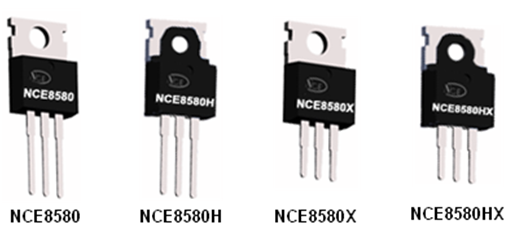

T0-220 Package(NCE8580)

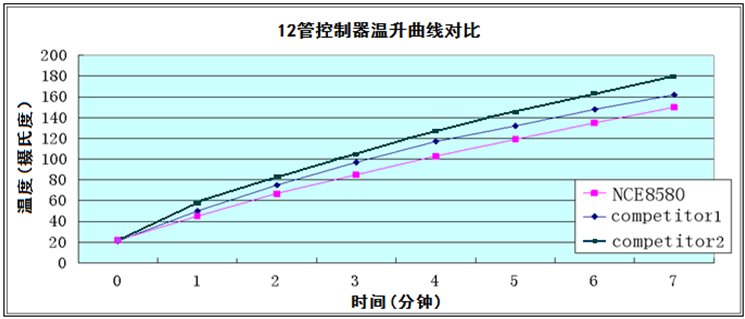

MOSFET温升对比实验（NCE8580）
注：该实验模拟电动车在持续爬坡过程中MOS管NCE8580的温升情况，温度取样点：MOS管散热片
可靠性实验（NCE8580）
- HTRB可靠性试验：环境温度150C下，漏电电压80% Vds，继续通电1000小时，80颗全通过
- HTGB可靠性试验：环境温度150C下，栅极电压80% Vgs，继续通电1000小时，80颗全通过
- 控制器高温试验：64V12管限流值28A电机500W，控制器所处环境温度80C下，正常加载持续老化48小时通过
- 控制器短路试验：A，B，C三相各短路30次全通过
- 控制器堵转试验：100次通过
产品特征
- 低导通电阻，低栅极电荷
- 高散热能力；高结温下，大电流持续导通能力
- 高EAS能力（100% UIS测试）
- 电参数高度一致性和重复性(芯片在国际一流8英寸芯片代工厂生产+成品在国内顶尖的封测厂封装)
- 特殊制程，高防静电能力（ESD）
