沁恒微浅析CH317/CH315G 系列USB 远距离延长方案
标签： USB 来源：沁恒微 作者：QC 时间：2021-11-11 13:56
摘要：CH317/CH315G 系列延长方案包括与USB主机连接的UP端和与USB设备连接的DOWN端，所述的UP端和所述的DOWN端通过网线实现互联互通。
概述
USB 远距离延长系列方案突破了传统USB延长距离不超过5米的限制，通过低成本的网线实现USB信号百米以上延长，使用光纤线，延长距离可达公里级。支持设备热插拔，即插即用，纯硬件实现方案，不需要额外安装任何驱动程序，兼容所有操作系统，避免了传统 延长方案安装上位机软件带来的不变，真正实现遵循USB协议标准的远距离延长。该延长方案可广泛应用于电脑周边产品，工业控制，医疗设备，安防监控等领域。
CH317/CH315G 系列延长方案包括与USB主机连接的UP端和与USB设备连接的DOWN端，所述的UP端和所述的DOWN端通过网线实现互联互通。
CH317 是USB2.0 延长器控制芯片，突破USB 传输距离不超过5 米限制，通过低成本的网线实现USB 信号百米以上延长，使用光纤线，延长距离可达公里级，支持USB 高速，全速，低速，支持设备热插拔，无需安装驱动程序，兼容所有操作系统，支持HUB扩展，支持交换机穿透，可广泛应用于电脑周边产品，工业控制，医疗设备，安防监控等领域。

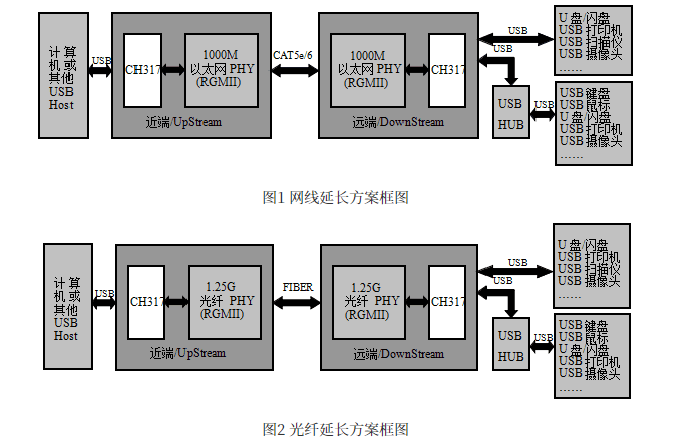

该方案为双芯片方案，由CH317加第三方的千兆以太网PHY或者光纤接口PHY 及外围辅助元器件构成。根据传输介质不同，可分为网线延长和光纤延长两种，应用框图如下：
特点
支持USB2.0 高速，外加HUB芯片可支持低全速设备。
支持USB 控制传输、批量传输、中断传输、同步/等时传输。
支持USB-HUB 扩展，支持USB 打印机、扫描仪、摄像头、U 盘、键盘、鼠标等各类USB外设。
无需额外安装软件，兼容所有操作系统。
支持热插拔USB设备，即插即用。
支持标准RGMII接口千兆PHY，传输距离与线材有关，支持网线延长，一般超5类网线约100米，
6 类网线170 米，支持光纤延长6 千米，其中USB 非实时传输可达10千米以上。
配合千兆PHY芯片，可实现USB2.0 高速信号的变压器隔离或者光隔离。
支持交换机穿透,可通过交换机增加网线延长距离，或者与其他支持网络传输信号整合延长。
支持2 组I/O同步延长控制，可实现远程开关机及重启功能等。
提供12M时钟输出，可用于HUB 芯片的时钟输入。
同一芯片可自动识别进入主机模式还是设备模式，无需配置。
3.3V 单电源外部输入，支持2.5V RGMII 接口电压。

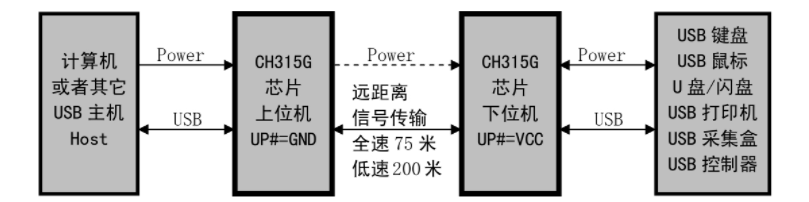

CH315G 是USB延长线控制芯片，用于USB信号的实时中转和传输距离扩展。应用框图如下：
特点
支持12Mbps全速USB传输和1.5Mbps低速USB传输，兼容USB V2.0。
支持USB控制传输、批量传输、中断传输、同步/等时传输。
自动识别USB全速Full-Speed或者USB低速Low-Speed，CH315S/H提供USB传输状态指示。
同一芯片可配置为上位机模式和下位机模式，分别连接USB-Host主机和USB-Device设备。
下位机自动检测USB 设备的连接和断开，上位机自动模拟USB设备的连接和断开。
内置USB 信号线的阻抗匹配串联电阻、USB设备端的上拉电阻、USB主机端的下拉电阻。
内置PLL 和12MHz 频率的USB 时钟，无需外部晶体或者晶振，外围电路简单。
CH315G内置USB信号扩展电路，支持5类网线或者超5类网线，12Mbps全速USB信号的传输距离不小于75 米，1.5Mbps 低速USB信号的传输距离不小于200米。
纯硬件解决方案，对USB协议完全实时和透明，不需要额外安装任何驱动程序，支持Windows98/ME/2000/XP/Vista/Server200X/64bit-Vista 和Linux。
内置3.3V电源稳压器，支持5V电源电压（默认）和3.3V电源电压。
CH315G采用SOP-14封装，兼容RoHS。
