TI 6N136国产替代 国产高速光电耦合器HPL6N136-D8

压力控制系统中，为了解决逆变器产生的电磁干扰会被引入到控制器中的问题，降低了控制精度，因而不能实现高精度的压力控制，设计要使用光耦器件实现逆变器和控制器之间的电气隔离，但控制器产生的PWM信号频率较高，因此器件选用工业级的产品。

6N136 光耦合器每个都由一个发光二极管和一个集成光子检测器组成，该光子检测器由一个光电二极管和一个集电极开路输出晶体管组成。 为光电二极管偏置和晶体管集电极输出提供单独的连接。 这一特性降低了晶体管基极到集电极的电容，使速度高达传统光电晶体管光电耦合器的一百倍。6N136 专为高速 TTL/TTL 应用而设计。

本文推荐的华联的高速光电耦合器HPL6N136-D8可与TI的6N136互换，这款耦合器由850nm砷化铝镓红外发光二极管同超高速逻辑门光敏芯片耦合封装构成，提供了极高的输入和输出之间的电流传输比，光电耦合器具有输入端提供最大5mA的电流，输出端即可吸收最小13mA的电流，优势在于产品具有很强的共模抑制能力，可以替代脉冲变压器，数据传输速率快，使用逻辑门输出，输入、输出间绝缘电压高，TTL/LSTTL兼容，低成本。

以下是两者主要参数对比：

如上图所示，电压与电流的参数都是一样的，华联电子的HPL6N136-D8产品具有很强的共模抑制能力，可以替代脉冲变压器，让工程师在设计的时候具有多用性。主要特点是数据传输速率可达1MBd，输入、输出间绝缘电压达到5000Vrms，TTL/LSTTL兼容，达到高性能，可以节省成本，温度达到工业级，在性能上完全符合压力控制系统的要求。

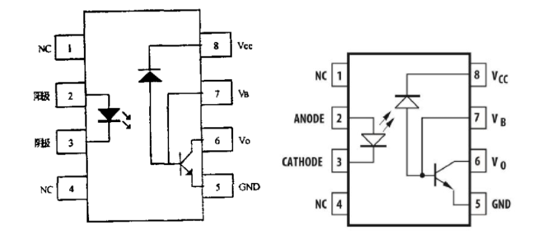

6N136和HPL6N136-D8的封装分别为DIP8、DOP-8，二者的引脚定义对比图：

通过上图对比可知：6N136和HPL6N136-D8的引脚定义不一样，在压力控制系统电路设计时还需改版，可以实现功能替代。
