富满电子USB Type -C多协议快充方案
标签： 快充 来源：富满电子 作者：QC 时间：2022-02-17 14:50
摘要：富满电子推出的XPD636是一款集成USB Type-C、USB Power Delivery（PD）、QC3.0/2.0 CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的A+C端口充电解决方案。
方案概述

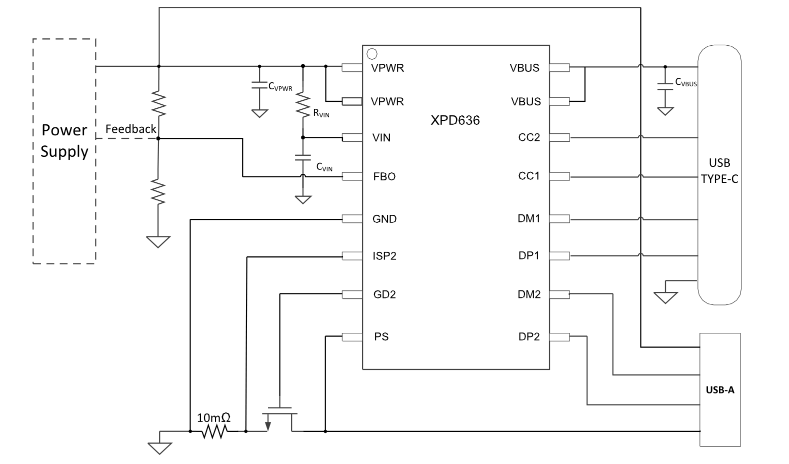

富满电子推出的XPD636是一款集成USB Type-C、USB Power Delivery（PD）、QC3.0/2.0 CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的A+C端口充电解决方案。
XPD636内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的TYPE-C PD协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
在仅接入一个端口的时候，端口都可以实现独立的快充功能，如果同时接入两个口充电，芯片会将电压降至5V下充电； XPD636内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电 压是否处于安全状态）。
XPD636集成25mΩ VBUS通路功率开关管和内部放电通路，节省了外围器件，在发生错误时也可以更快关闭输出并恢复到安全状态。 XPD636采用TSSOP16封装。
方案特点
USB PD3.0 认证TID：1505
支持USB Type -C协议
配置为DFP（Source）
广播3A/1.5A电流
支持USB Power Delivery（PD）协议
集成完整PD通信协议
PDO电压：5V，9V（XPD636A）
PDO电压：5V，9V，12V（XPD636B）
输出功率高至36W
支持Quick Charge 3.0/2.0协议
支持华为FCP协议
支持三星AFC协议
支持USB BC1.2 DCP
支持Apple 2.4A充电规范
集成VBUS通路低阻抗功率开关管
内置VBUS Discharge功能
支持线损补偿功能
支持USB Type-A和Type-C双口工作模式
安全性
过压/欠压保护
过流保护
过温保护
CC1/CC2/DP/DM过压保护
ESD特性±4KV
封装：TSSOP-16
方案应用
AC-DC适配器
USB充电设备
