基于富满电子国产PWM控制器TC1252AC的系统辅助电源应用方案
标签： PWM控制器 富满电子 来源：华强电子网 作者：NV 时间：2022-02-17 14:51
摘要：随着国产化需求的逐渐增加，作为系统辅助电源的核心PWM控制器，一直被国产品牌垄断，尤其是在工作温度范围和功耗、EMI特性上。本文将结合国产富满电子的TC1252AC，介绍其在系统辅助电源上的应用。
随着国产化需求的逐渐增加，作为系统辅助电源的核心PWM控制器，一直被国产品牌垄断，尤其是在工作温度范围和功耗、EMI特性上。本文将结合国产富满电子的TC1252AC，介绍其在系统辅助电源上的应用。

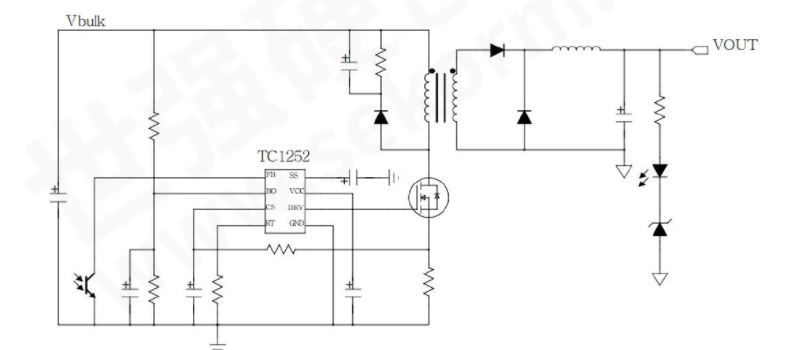

如图1所示，是TC1252AC的典型的正激式拓扑应用原理图，当然也可以应用在反激电源电路中，其主要工作模式是通过峰值电流模式来控制电路输出，因此称为电流型PWM控制器。由于系统电源对功耗和噪声有一定的要求，因此对其配套的辅助电源控制芯片也是有着一定的功耗和EMI要求。
图1 TC1252AC的典型的应用电路原理图
针对上述需求，国产富满电子推出了电流型PWM控制器TC1252AC，其在系统辅助电源应用优势如下：
1、启动电流低，TC1252AC的最大启动电流仅100μA，这样启动电阻可以用阻值较大的电阻，从而降低了系统空载待机时的功耗，提高了系统电源的整机工作效率；
2、噪声低，TC1252AC内置了抖频功能，由于该芯片是采用了峰值电流控制，当峰值电流能量过高时，其抖频功能可以来分散峰值能量，大大降低了系统辅助电源EMI电磁噪声干扰；
3、安全性高，芯片集成了输出过载保护和短路保护，供电欠压保护功能；同时DRV引脚内置了一个低损耗的箝位电压电路，确保DRV脚电压不超过15V，保护辅助电源的功率MOSFET，大大提高了系统辅助电源稳定性；
4、 工作温度范围宽，TC1252AC的工作结温范围可达﹣40到150℃，满足系统电源在恶劣条件下的工作要求，可靠性得到了增强；
5 国产品牌，性价比相对于进口品牌优势明显。
