高精密放大器CBM8601/CBM8602应用方案分析
标签： 高精密放大器 来源：芯佰微 作者：皮皮虾 时间：2021-11-25 19:34
摘要：CBM8601/CBM8602具有低输入失调电压，低输入失调电流和极低的输入偏置电流，因此适合精密电路应用。该系列运放的增益带宽积高达8MHz，可以保证音频和其他交流应用的带宽要求和高保真特性。此外，轨到轨输入/输出使该系列运算放大器的应用范围更广泛。
CBM8601/CBM8602具有低输入失调电压，低输入失调电流和极低的输入偏置电流，因此适合精密电路应用。该系列运放的增益带宽积高达8MHz，可以保证音频和其他交流应用的带宽要求和高保真特性。此外，轨到轨输入/输出使该系列运算放大器的应用范围更广泛。
一、CBM8601/CBM8602应用

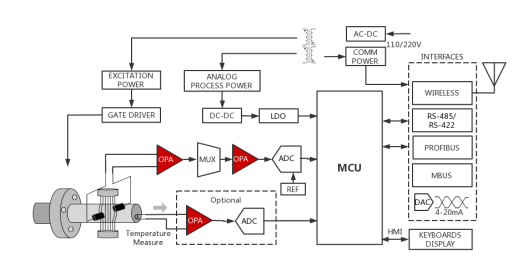

电磁流量计广泛应用于工业控制仪器和医疗领域中，下面是CBM8601/CBM8602/CBM8604在电磁流量计设计中的典型应用框图：
CBM8601/CBM8602对外部温度测量传来的信号放大，低噪声和宽带宽特性可以保证模拟信号低失真的输入到MUX多路选择芯片和ADC芯片中进行转换处理。
二、CBM8601/CBM8602典型特征
低输入失调电压：80uV（TYP）
低电源电流电流：每个放大器750μA
宽带宽：8MHz
压摆率：5V/μs
单电源供电范围：2.7Vto5.5V
轨至轨输入/输出
CBM8601（单通道运放）
CBM8602（双通道运放）
三、CBM8601/CBM8602核心特点
输入失调电压80μV，偏置电流最大为1pA，因而该器件是精密仪器仪表应用的理想之选。
8MHz宽增益带宽积和5V/?s高压摆率特性使产品可以在高速数据采集系统中更精确地采集到数据。
从-40℃到+125℃的温度环境中，芯片功能仍然保持正常，产品具备一定的的可靠性。

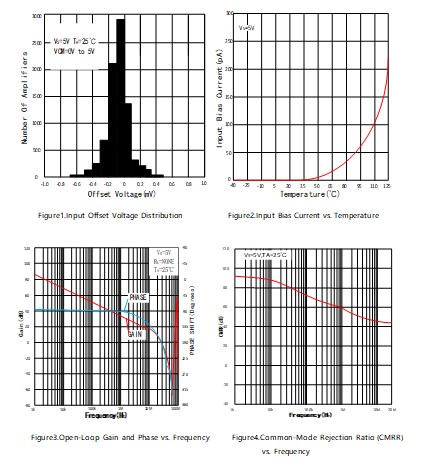

四、CBM8601/CBM8602典型电气特性图
CBM8601/CBM8602几种主要参数特性图如下：
