沁恒微浅析电容触摸屏控制器方案
标签： 电容触摸屏 来源：沁恒微 作者：QC 时间：2021-11-25 19:43
摘要：基于8位USB单片机CH554的电容屏转接器，一端通过IIC与常用电容屏控制芯片相连，一端通过USB口与计算机相连，模拟MultiTouch 类设备，实现IIC接口电容屏控制器到USB接口电容屏控制器的升级。此方案具有即插即用，免驱等特点。
最近几年，随着电容触摸屏的应用范围逐渐加大，无论手机、相机还是随身影音播放器，都竞相推出配置触摸屏的产品。而随着人们对于触屏产品的接触越来越多，电容触摸屏的产品在近两年也被更多人所认可，发展速度逐渐加快。
方案概述
基于8位USB单片机CH554的电容屏转接器，一端通过IIC与常用电容屏控制芯片相连，一端通过USB口与计算机相连，模拟MultiTouch 类设备，实现IIC接口电容屏控制器到USB接口电容屏控制器的升级。此方案具有即插即用，免驱等特点。示意图如下：
方案简介
1、CH554单芯片方案，外围电路简单，免晶振，仅需很少外围器件，可将所占PCB面积降至最低，高性价比；
2、电容触摸屏控制芯片接口转换，IIC转USB；
3、目前支持电容触摸屏控制芯片包括：GT911 、ICNT88X6、FT5406等，如有新的型号需要支持，可以与我司技术联系进行适配；
4、支持多系统；

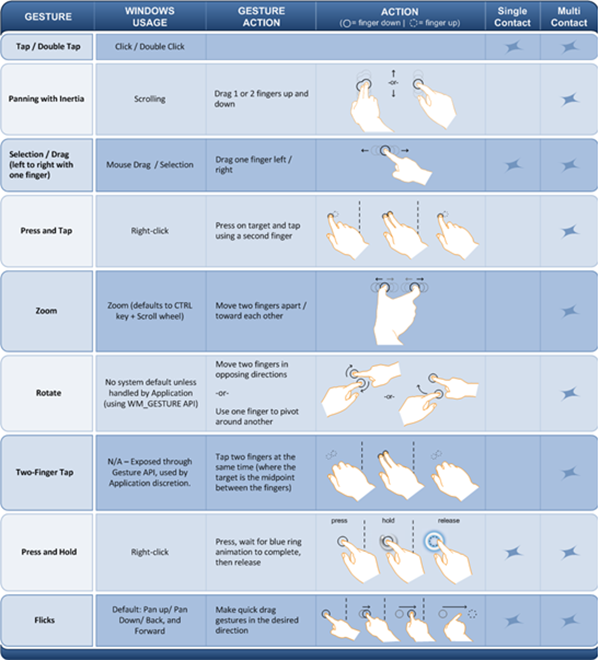

5、功能支持：MultiTouch支持系统笔势操作及自定义笔势操作，Win7参考如下：

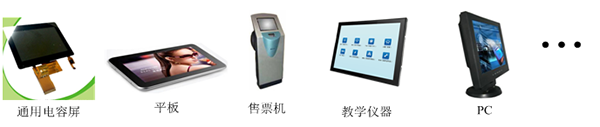

方案应用场景
方案提供方式
(1)提供电容触摸屏转接套片；
(2)提供电容屏转接DEMO程序及DEMO板进行测试验证，协助客户进行开发；
(3)根据客户需求，增加电容触摸屏控制芯片支持型号。
