芯佰微电子关于运算放大器应用方案介绍
标签： 运算放大器 来源：芯佰微 作者：皮皮虾 时间：2021-12-28 11:29
摘要：CBM8628/CBM8629具备极低输入失调特性，失调电压仅为1μV、低噪声为0.5μV峰峰值（0Hz至10Hz）、极低的输入失调电压漂移小于0.005μV/℃等特性，因此适用于精密电路应用。支持2.7V至5V单电源（±1.35V至±2.5V双电源）供电。
CBM8628/CBM8629具备极低输入失调特性，失调电压仅为1μV、低噪声为0.5μV峰峰值（0Hz至10Hz）、极低的输入失调电压漂移小于0.005μV/℃等特性，因此适用于精密电路应用。支持2.7V至5V单电源（±1.35V至±2.5V双电源）供电。
一、CBM8628/CBM8629应用

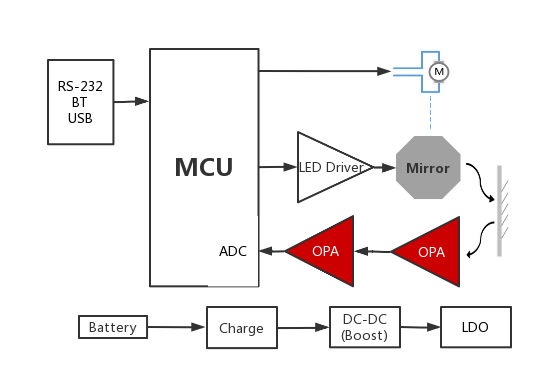

条形码扫描器广泛应用于日常生活和医疗领域中，下面是CBM8628/CBM8629在条形码扫描器设计中的典型应用框图：
CBM8628/CBM8629对光电转换器传来的电信号放大，低噪声和宽带宽特性可以保证模拟信号低失真的输入到ADC芯片中进行转换处理。
二、CBM8628/CBM8629典型特征
低输入失调电压：1uV（TYP）
输入失调电压温度漂移： 0.002μV/℃
静态电流：1mA
单电源供电范围：2.7 V to 5.5 V
轨至轨输入/输出
CBM8628（单通道运放）
CBM8629（双通道运放）
三、CBM8628/CBM8629核心特点
输入失调电压典型值为1μV，输入失调电压温度漂移为0.002μV/℃，因而该器件广泛应用于精密仪器仪表领域。
轨至轨输入/输出的特性拓宽了产品的应用范围。
从-40℃到+125℃的温度环境中，芯片仍可正常工作，产品具备一定的可靠性。

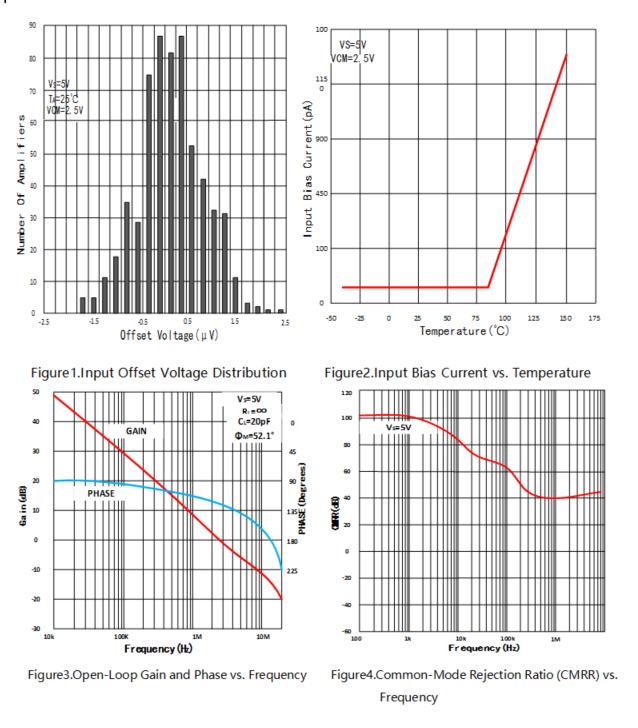

四、CBM8628/CBM8629典型电气特性图
CBM8628/CBM8629几种主要参数特性图如下：
