微盟关于DC-DC芯片ME2185应用方案分析
标签： DC-DC芯片 来源：微盟 作者：皮皮虾 时间：2021-12-30 16:11
摘要：ME2185是一款高频、高效率的同步整流升压型DC-DC转换芯片,内部集成有低导通电阻的N沟道MOSFET和P沟道MOSFET，轻载采用PFM控制模式,重载切换至恒高频PWM控制模式，这些特性使其具有强负载、高效率能力，同时大大减小了其外部连接元件体积和容量，减小电路版空间，降低整个电源系统的成本。
一、概述
ME2185是一款高频、高效率的同步整流升压型DC-DC转换芯片,内部集成有低导通电阻的N沟道MOSFET和P沟道MOSFET，轻载采用PFM控制模式,重载切换至恒高频PWM控制模式，这些特性使其具有强负载、高效率能力，同时大大减小了其外部连接元件体积和容量，减小电路版空间，降低整个电源系统的成本。芯片内置有外置电阻可调的限流电路、热关断及欠压保护等保护电路。此产品适用于锂电池供电的大负载供电需求的升压系统。
二、特性
高效率:高达94%
强负载:2.5A以上(@VIN=3.3v ,vOUT=5V)
振荡器频率:1MHz
基准电压:1.25V (±2%）
输入电压范围:2.9V~4.4V
外置电阻RCS限流保护功能
热关断保护:156℃
软启动、欠压保护
ESOP8封装
三、用途
便携式充电器、移动电源
数码相机、GPS、无线收发器
IPAD、笔记本电脑、智能手机、便携设备

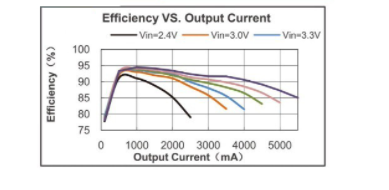

四、特性曲线

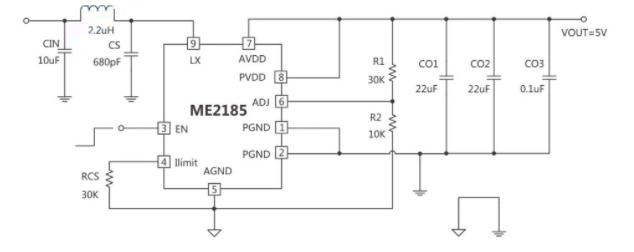

五、应用方案
