LED驱动芯片ME2209应用方案分析
标签： LED驱动芯片 来源：微盟 作者：皮皮虾 时间：2021-12-31 10:39
摘要：ME2209是一款可通过电源开关切换三种亮度模式〔常亮、弱亮和爆闪)，电流模控制的大功率升压型DC/Dc LED驱动芯片。可通过在FB端连接限流电阻(Rzause)来限制输出电流的大小。由于将电流检测电压( Vsausa)设定为100mv。因此可减少在Rsase端产生的损耗。
一、概述
ME2209是一款可通过电源开关切换三种亮度模式〔常亮、弱亮和爆闪)，电流模控制的大功率升压型DC/Dc LED驱动芯片。可通过在FB端连接限流电阻(Rzause)来限制输出电流的大小。由于将电流检测电压( Vsausa)设定为100mv。因此可减少在Rsase端产生的损耗。
ME2209外围电容使用陶瓷电容器。由于内置了低导通电阻的增强型N沟道功率MOSFET，并且外围仅需开关、电容、电感、肖特基二极管、电阻等少量外部元器件，因此可适用于高密度安装、高精度、高效本的应用。
二、特性
LED恒流精魔:±109%6
低启动电压:o.9V ( ILED= 270mA )
低保持电压:0.7V ( ILED= 200mA )
开关频率:90OKHz ( TYP.)
低导通电阻:100mQ ( TYP.)
开路LED保护
过温保护
三种亮度模式∶常亮、弱亮和爆闪 sOT23-6封装
三、用途
干电池供电的可调光LED照明

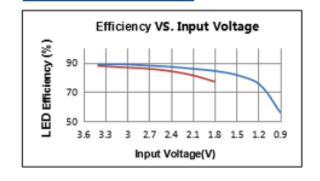

四、特性曲线

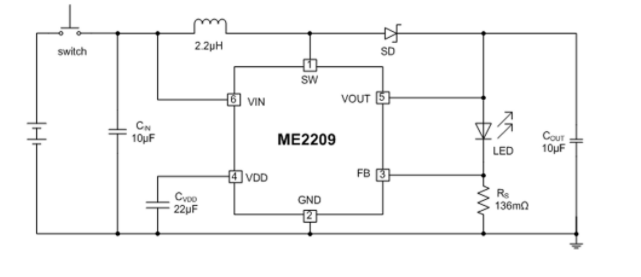

五、应用方案
