微盟关于锂电池充电管理芯片应用方案分析
标签： 锂电池充电 管理芯片 来源：微盟 作者：皮皮虾 时间：2022-01-06 15:13
摘要：ME4058是一款具有涓流，恒流，恒压充电模式的锂电池充电管理芯片。可以分别给单节(4.2V/4.35V）锂电池，双节( 8.4V /8.7v)三节( 12.6V/13.05V）锂电池进行快速高效地充电。
一、概述
ME4058是一款具有涓流，恒流，恒压充电模式的锂电池充电管理芯片。可以分别给单节(4.2V/4.35V）锂电池，双节( 8.4V /8.7v)三节( 12.6V/13.05V）锂电池进行快速高效地充电。ME4058最高输入电压20V.ME4058采用电流模式PWM降压型开关结构，为锂电池快速充电提供了微型、简单且高效的解决方案。内部含有定时器设定涓流充电时间和电流模式充电时间。芯片有对电池温庶进行实时检测功能,具备自恢复功能。
二、特性
宽范围电源电压:
6v~ 20V( 4.2V/4.35V )
8.9v~20V ( 8.4V/8.7V,
15V~20V ( 12.6V/13.05V)
高达2A的充电电流
6小时充电终止定时器
±1%的充电电压精度
±10%的充电电流精度
输入去除白动进入休眠模式
自动给电池再充电
电池温度检测
SOP8封装
三、用途
便携式笔记本电脑
便携式DVD、手持设备、笔记本电脑、智能手机、移动电源、各种充电器

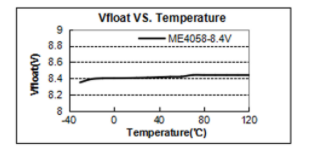

四、特性曲线

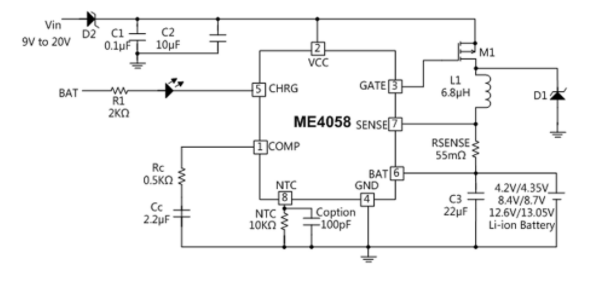

五、应用方案
