全国产芯片智能手机天语i13拆解

很久没听到天语这个牌子了，现在大家的注意力主要是苹果、三星以及华为等知名品牌的智能手机，今天小编拆解了天语的超小屏手机天语i13，带大家了解一下这部全国产芯片智能手机。

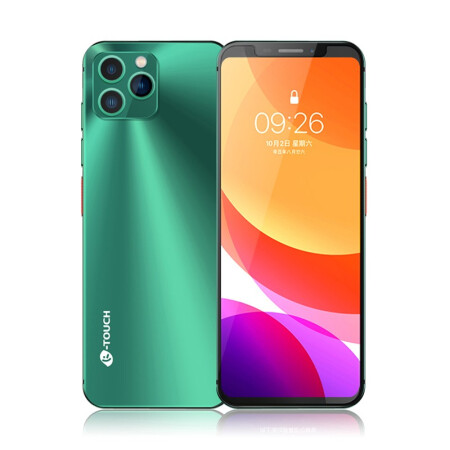

天语i13手机实物图

天语i13带有3.5mm的手机接口和搭载USB TYPE-C充电接口，唯一值得一提的是后置的三摄其实只是一个摄像头，其它两个摄像头只是装饰。从娱乐跑分软件来看，配置信息如下：

紫光展锐的虎贲T310手机SoC；

搭载6GB运存和64GB机身存储；

安卓10.0系统加持；

1280*480的屏幕分辨率；

前置800万像素，后置1300W像素；

智能手机最基本的传感器。

下面直接拆开看看内部的硬件是怎样的。

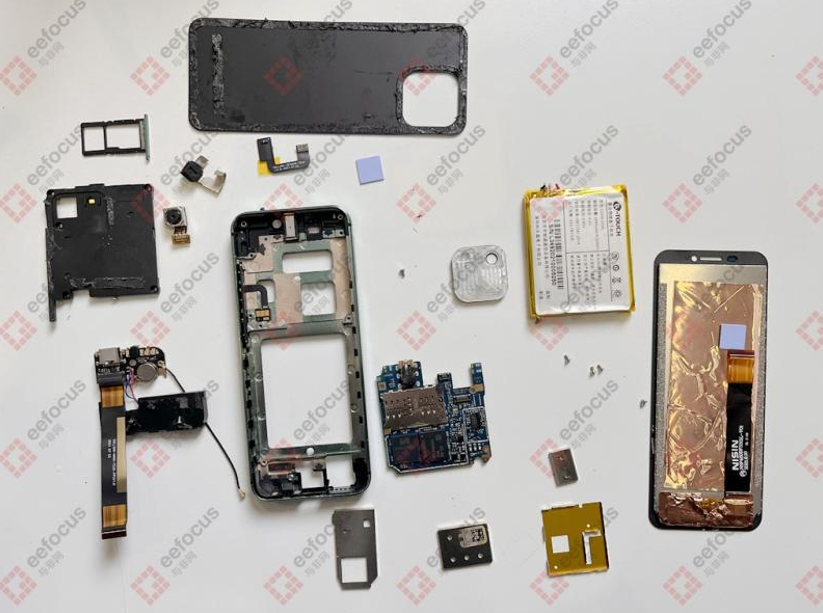

拆解完的全家福如上图所示，除了核心的主板，其它结构外观可以总结如下：

塑料后盖，背后贴有一层石墨的散热层，此外还有一个散热硅垫从手机电源部分屏蔽罩上导通到后盖上，辅助散热；

全贴合的触控LCD屏幕，触控芯片是海栎创CST328。同样，这屏幕上也有一块散热硅垫，是从手机核心处理器导通到屏幕背面辅助散热；

手机一体式的中框，我觉得是这个手机的一大亮点，铝镁合金的中框，上面还留有一个听筒，一个按键电路；

仿iphone手机的三摄，拆开来发现其实只有一个摄像头，其余两个是装饰，两个字缺德；

手机电池型号是LDOX-2130，2080mAh额定容量的锂电池，对于手机搭载的这个低分辨率小屏幕，续航还行；

手机小板电路，与核心主板通过FPC排线连接，小板上主要是麦克风，Type-C充电接口，震动马达，扬声器，天线等。

重点来看下手机核心的主板。

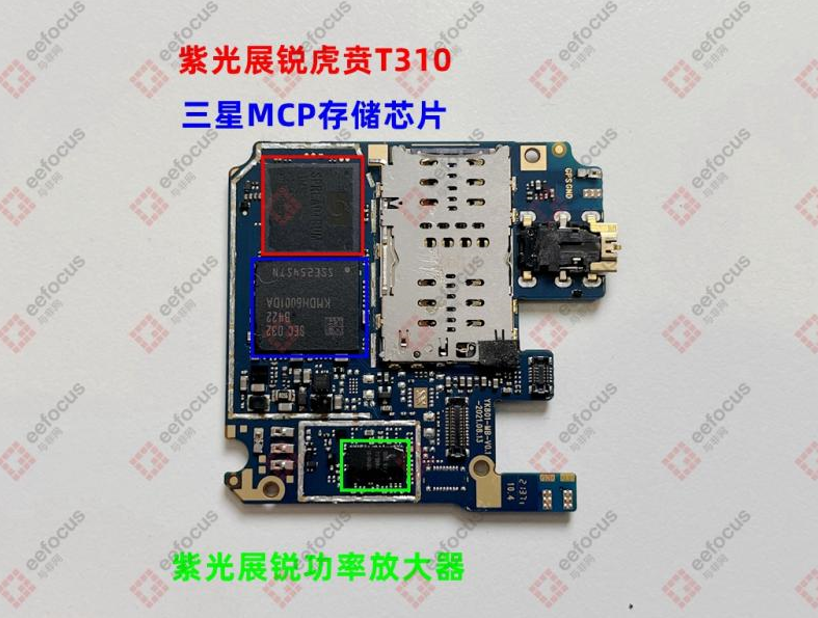

主板上采用双SIM卡设计，核心应用处理器为紫光展锐的虎贲T310（UMS312），性能的话相当于高通骁龙435，是一款针对中低端的智能手机方案；手机处理器旁边则是三星的MCP存储芯片（KMDH6001DA-B422），包含了64GB存储和6GB内存，这种存储芯片是早期低端智能手机常用的方案，能有效节省智能手机的空间，缺点是读写速率不高。

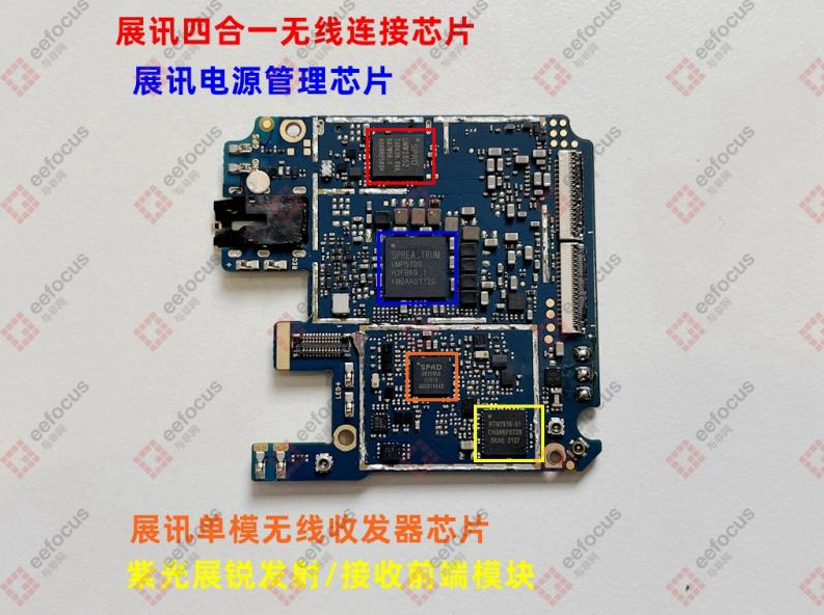

在另一个屏蔽罩中是射频电路，是紫光展锐的射频功率放大器（RPM6743-31），组合方案就是搭配板子背面的射频方案，如下图所示，搭配展讯单模无线收发器芯片（SR3595D）以及紫光展锐的发射/接收前端模块（RTM7916-51）。

其中，主板中间这颗有很多电感围着的芯片是展讯的电源管理芯片（UMP510G），提供给整个板子芯片的供电；手机搭载的无线通信方案同样是展讯的产品，四合一的无线连接芯片（UMW2652），包含了WiFi/蓝牙/导航/FM功能，可以有效节省PCB空间。

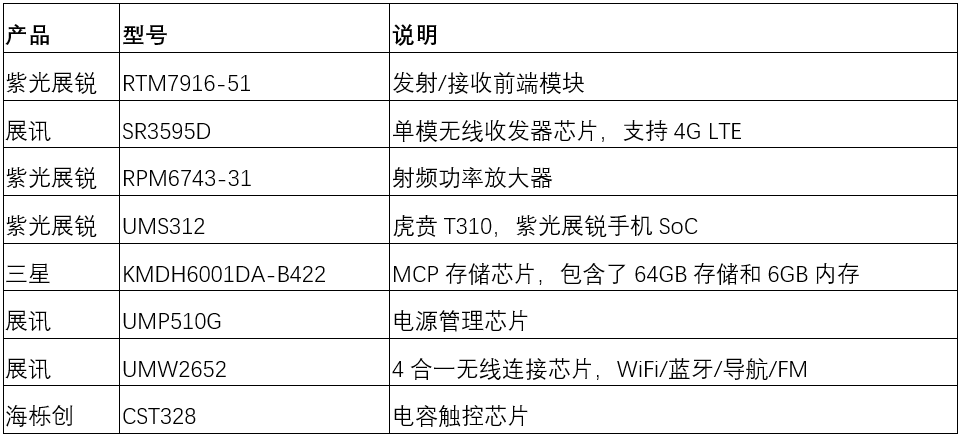

综合看下来，天语i13手机的主要芯片BOM如下：

小结

通过对天语i13手机的拆解不难发现，芯片基本都是由国内的芯片厂商紫光展锐和展讯所提供，唯一美中不足的就是存储芯片使用的是三星的芯片，现在国内知名度较高的存储芯片厂商为长鑫存储以及长江存储，解决这个问题，全国产芯片智能手机将指日可待！
