基于静芯微SENC1524的LIN接口静电放电防护方案详解
标签： ESD静电保护元器件 来源：静芯微 作者：NV 时间：2022-11-07 13:49
摘要：此方案采用双向非对称ESD静电保护元器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低的特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，且做到成本最优化。
Local Interconnect Network，简称LIN，是针对汽车分布式电子系统而定义的一种串行通讯网络，成本比较低，用于实现汽车中的分布式电子系统控制。LIN总线的目的是现有汽车网络(比如CAN总线通讯)提供辅助功能，在不需要CAN总线的宽带和多功能的场合下，使用LIN总线能够大大地节约成本，比如智能传感器和制动装置之间的通讯就运用到了LIN总线。
方案概述
此方案采用双向非对称ESD静电保护元器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低的特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，且做到成本最优化。

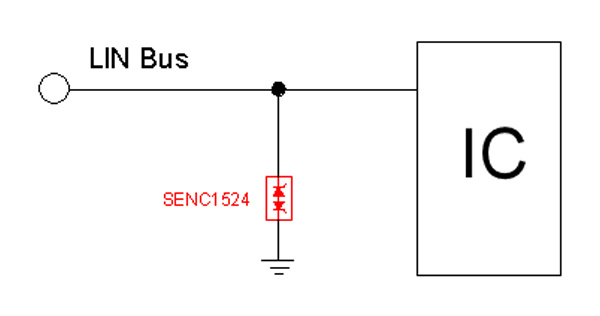

应用示例
型号参数
SENC1524描述
SENC1524是瞬态电压抑制器，用于保护连接到数据线和传输线，防止静电放电（ESD）、电快速瞬变（EFT）和闪电。使用IEC61000-4-2空气，所有引脚均能承受30kV ESD脉冲放电法。
SENC1524特点
IEC 61000-4-2 4级ESD保护
-±30kV接触放电
-±30kV空气放电
350W峰值脉冲功率（8/20us）
低箝位电压
工作电压：15/24V
低泄漏电流
符合RoHS标
保护一条双向线路
结电容：30pF Typ
SENC1524应用
LIN总线保护
汽车应用
