图解不同类型的接触器工作原理区分

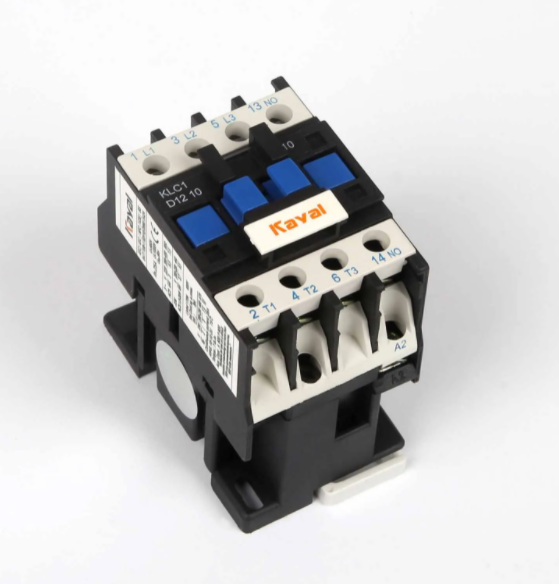

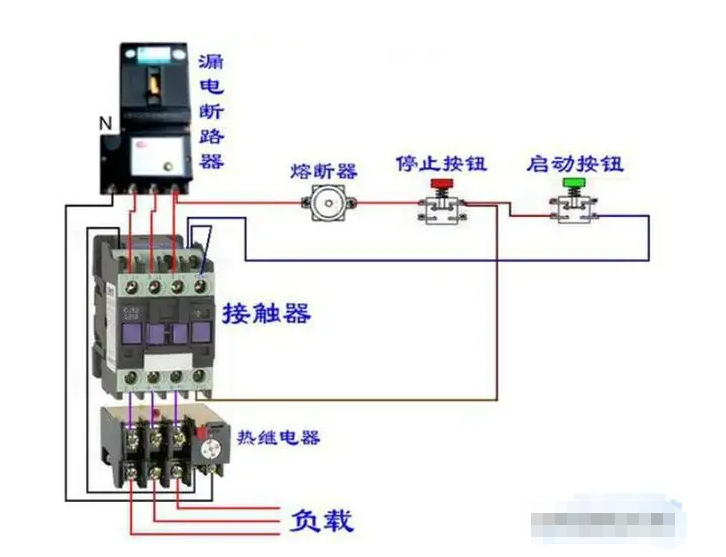

接触器是指在工业电中，利用线圈接通电流，进而产生磁场，实现触头的断开闭合，最终达到控制负载目的的一种电器 。接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。那么不同类型的接触器工作原理分别是什么呢？

一、直流接触器的工作原理

直流接触器的电磁机构分别是采用铁芯、线圈和衔铁等零部件组装而成，因为线圈里面是流通的直流电，所以在正常的工作状态下铁芯不会出现涡流现象，并且不会有发热和铁损坏情况发生。

直流接触器的工作原理是当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。直流接触器常常被应用到需要远距离接通或者是分断直流电路当中，以及需要频繁的启动、停止、反转和反接制动直流的电动机里进行安装使用，主要起到的频繁的接通与断开起重电磁铁、电磁阀、离合器的电磁线圈等作用。

二、交流接触器的工作原理

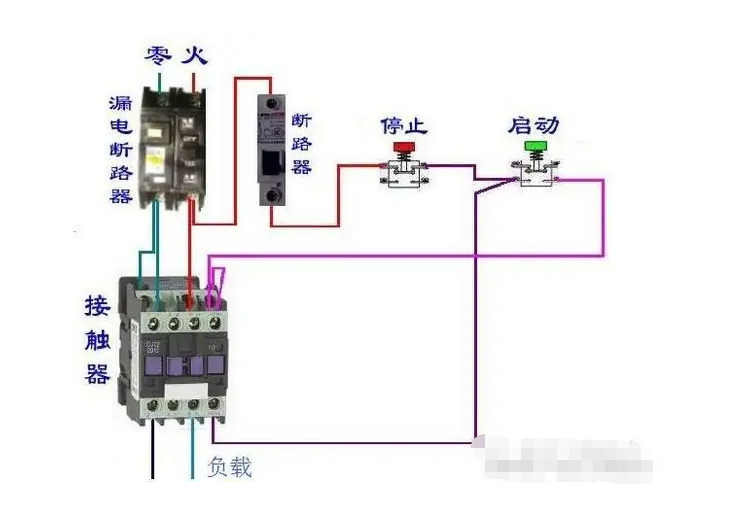

交流接触器主要有四部分组成：（1） 电磁系统，包括吸引线圈、动铁芯和静铁芯；（2）触头系统，包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的；（3）灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；（4）绝缘外壳及附件，各种弹簧、传动机构、短路环、接线柱等。

其工作原理可以这样理解，当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失， 动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。 起到远距离的开断和控制作用。

三、交、直流接触器的区别

直流接触器的工作原理与交流接触器工作原理相同，不同之处在于交流接触器的吸引线圈由交流电源供电，直流接触器的吸引线圈由直流电源供电，另外由于通入直流接触器线圈是直流电，直流电没有瞬时值，在任意时刻有效值都是相等的，没有过零点，因此直流接触器衔铁上不用加装防止过零点电压较低产生的吸合力较小，造成接触器震动声音大等现象的短路环。

以上就是不同类型的接触器工作原理的相关介绍了，交、直流接触器的选用可根据线路的工作电压和电流查电器产品目录。
