什么是阴极射线示波器（CRO）？通用CRO的主要应用电路

阴极射线示波器的作用很强大，涉及的应用领域广泛，产品在设计调试工作中经常出现的一个工具。那么什么是阴极射线示波器（CRO）？下面一起来了解一下通用CRO的主要应用电路。

一、什么是阴极射线示波器（CRO）？

阴极射线示波器 (CRO) 是一种用于显示电压波形测量值的电子仪器，以及其他电子电气现象的分析。由示波管、放大器和锯齿波发生器等部分构成。在示波管垂直偏转板上加信号电压，在水平偏转板上加锯齿波电压，可使电子束在荧光屏上描绘出欲研究的电压波形，以便观察、记录或拍摄照片。可用于测量频率、相位，电压，研究电子管、晶体管的特性曲线，作电化学测量等。

二、通用CRO的主要电路

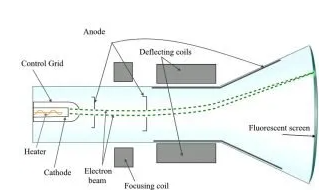

1、阴极射线管

CRT实际上是一种阴极射线管，主要发射电子，该电子在内部撞击荧光粉搜索，然后在信号处提供视觉显示。

阴极射线管

2、水平放大器

锯齿波电压首先在此处放大，然后将其施加到水平偏转板上。

3、垂直放大器

示波器的灵敏度和带宽由垂直放大器确定。 垂直放大器的最小信号由该特定放大器的增益计算得出。 因此，示波器可以在CRT屏幕上成功生成图像。

示波器的灵敏度与垂直放大器的增益成正比。

4、延迟线

延迟线用于在垂直部分将特定信号延迟特定时间段。 延迟线什么时候未使用，当延迟不起作用时，信号的一部分将丢失或失真。 在输入信号的情况下，延迟线不会毫无疑问地施加在垂直板上； 而是在使用电路时将其延迟特定时间。 当信号延迟时，随着时间的延长，扫频发生器的输出将到达水平板。它们是2种类型。

（1）分布式参数延迟线：

基本上是 传输线 由心轴上的缠绕螺旋线圈和其间的挤压绝缘构造而成。

（2）带灯参数延迟线：

Lamped参数延迟线的编号为XNUMX。 级联对称LC网络的设计。

5、时基电路

时基产生将光束反射到水平部分所需的锯齿电压。 因此，将时间绘制在Y轴上，可用于分析时变信号。

6、电源电路

CRT需要一个电压来产生电子束，并在其上加速示波器上其他电路（例如水平放大器，垂直放大器等）所需的电压。电源模块提供了该电压。

电源块有两个部分。 高压部分和低压部分。CRT 需要 1000 伏至 1500 伏的高电压。

-ve高压具有以下优点：

加速指令和偏转板都清洁到地电位。 这对于防止电气事故对操作员的安全非常有好处。

计算相对于地的偏转电压，从而阻断耦合 电容器 没必要。

控件和链之间的绝缘较少。

7、触发电路

– 为了使输入信号和扫描频率同步，使用了触发电路。 在此特定电路中，输入信号被转换为触发脉冲。

以上就是什么是阴极射线示波器（CRO）以及通用CRO的主要应用电路的内容介绍了，现在随着计算机、半导体和通信技术的发展，示波器的种类、型号越来越多，示波器的作用得到详细的划分。
