基于静芯微SEUC236T5V4U的SIM卡静电放电防护方案浅析
标签： SIM卡 静电放电防护 来源：静芯微 作者：NV 时间：2022-11-15 16:52
摘要：此方案采用集成多路ESD静电二极管防护元器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低的特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，且做到成本最优化。
方案概述
SIM卡是GSM手机连接到GSM网络的钥匙，一旦SIM卡从手机拔出，除了紧急呼叫外，手机将无法享受网络运营者提供的各种服务。怎么避免因频繁的插拔电缆所造成的ESD损害，怎么让产品稳定可靠的运行，成为我们迫切需要处理的问题，常规的ESD静电防护器件可能会影响数据的传输，造成音质失真等现象;此方案采用集成多路ESD静电二极管防护元器件SEUC236T5V4U，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低的特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，且做到成本最优化。
应用示例

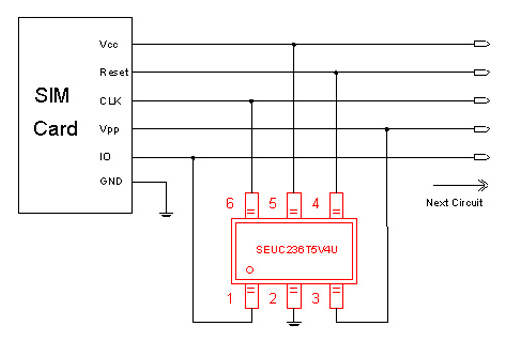

应用方案框图
型号参数介绍
SEUC236T5V4U设计用于保护电压敏感元件免受ESD和瞬态电压事件。优异的夹紧能力、低泄漏和快速响应时间，使这些零件非常适合于电路板空间较高的设计中的ESD保护。
SEUC236T5V4U特点
IEC 61000-4-2 4级ESD保护
-±12kV接触放电
-±17kV空气放电
60W峰值脉冲功率（8/20us）
低箝位电压
工作电压：5V
低泄漏电流
符合RoHS标准
保护4条单向线路
超低电容：0.6pF Typ
SEUC236T5V4U应用
USB 2.0
显示器和平板显示器
10/100/1000以太网
求购笔记本电脑
SIM卡端口
ATM接口

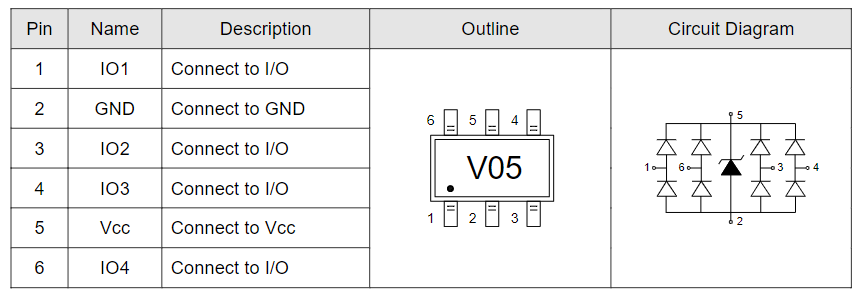

SEUC236T5V4U引脚图
