eSATA静电放电防护方案
标签： 静电放电防护 eSATA 来源：静芯微 作者：NV 时间：2022-11-16 11:18
摘要：此方案信号部分采用集成四通道保护、超低容值、低漏电的ESD防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。
eSATA的全称是External Serial ATA(外部串行ATA)，它是SATA接口的外部扩展规范，SATA接口的设计仅供做为使用于系统机箱内，eSATA就是“外置”版的SATA，它是用来连接外部而非内部SATA设备。例如拥有eSATA接口，你就可以轻松地将SATA硬盘与机箱的eSATA接口连接，而不用打开机箱更换SATA硬盘。
方案概述
eSATA最高却可提供3000Mbps(384MB/S)的数据传输速度，并且依然保持方便的热插拔功能，如何避免因频繁的插拔线缆所造成的ESD管损害，怎么让产品稳定可靠的运行，成为我们迫切需要处理的问题，其较高的数据传输速率，此方案信号部分采用集成四通道保护、超低容值、低漏电的ESD防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。

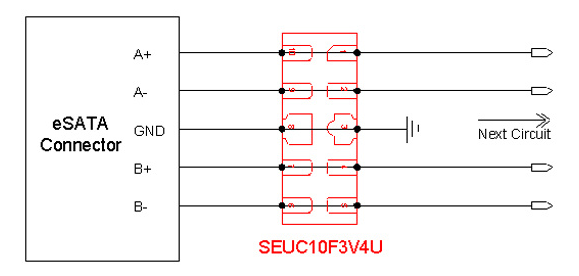

应用示例

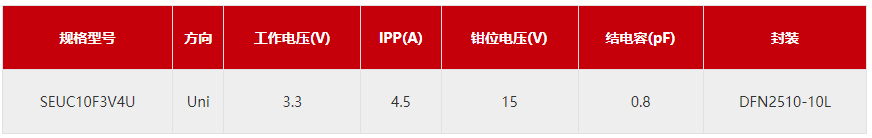

型号参数
SEUC10F3V4U设计用于保护电压敏感元件免受ESD和瞬态电压事件。出色的夹紧能力。低泄漏和快速响应时间，使这些部件非常适合于电路板空间较高的设计中的ESD保护。
SEUC10F3V4U特点
IEC 61000-4-2 4级ESD保护
-±12kV接触放电
-±17kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
IEC 61000-4-5浪涌
-4.5A（8/20us）
RoHS合规性
保护四条I/O线
超低电容：0.6pF（典型）
低箝位电压
低泄漏电流
固态硅技术
SEUC10F3V4U应用
HDMI/USB2.0
显示器和平板显示器
10/100/1000以太网
求购笔记本电脑
SIM卡端口
ATM接口
