什么是LC滤波器？LC滤波器的类型及应用详解

如今，更敏感的电路、高速逻辑和更多高频电噪声需要高效过滤噪声才能正常运行。LC滤波器用于高频，因为它可以比其他滤波器以最高的效率消除交流纹波，并且可以提供平滑的直流信号作为输出。那么什么是LC滤波器？一起来看看LC滤波器的类型和应用吧！

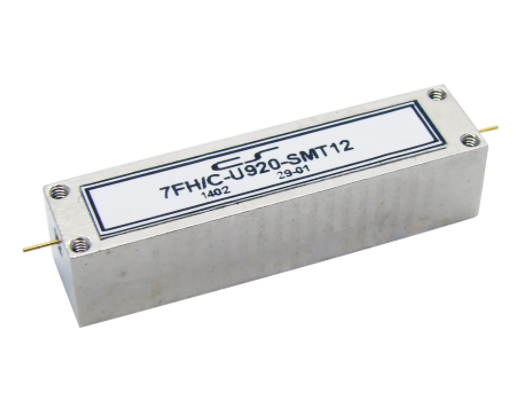

什么是LC滤波器？

LC滤波器中译为无源滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，LC滤波器可以截断或通过一定频率范围内的信号。具有结构简单、成本低廉、运行可靠性较高、运行费用较低等优点，仍是被广泛应用谐波治理方法。

LC滤波器的类型

LC 滤波器可以按不同的设计或配置进行分类，可以分为高通滤波器 (HPF)、低通滤波器 (LPF) 或带通滤波器 (BPF)。

低通滤波器 (LPF)是一种用于传递直流或者低频信号，衰减高频信号的滤波器。作为被最广泛使用的滤波器电路，主要用于剔除高频噪声。此外，音响中用于剔除低音用扬声器的高音/中音成分。

高通滤波器 (HPF)是允许高于某一截频的频率通过，而大大衰减较低频率的一种滤波器。这种滤波器被用于剔除听阈的低频噪声，或剔除高音用扬声器的中音/低音成分等。

带通滤波器(BPF)是用来只允许特定频率的信号通过，屏蔽其他频率信号的滤波器电路。这种滤波器被用于收音机的选台(调整频率)、或剔除中音用扬声器的低音/高音成分等。

LC滤波器的应用

• LC滤波器是一种高效的DC滤波器，因为它可以轻松滤除AC纹波，因此LC滤波器用于AC到DC转换器，频率转换器等设计。

• LC滤波器可与桥式整流器一起使用。

• 它们与通信设备一起用于在调制后检索原始信号。

• 它们用于衰减信号和电源线中的噪声。

• 它用于选择或生成特定频率信号。

• 它们用于设计无线电接收器、放大器、调谐器、滤波器、振荡器、电视接收器、混频器等。

• 它们用于电流或电压放大。

• 在感应加热中，用作并联和串联谐振电路。

• 用于常数 电压互感器。

• 在高压传输系统的载波通信中。

以上就是LC滤波器的相关介绍了，需要注意由于电感元件Q值较低，不宜在高矩形度、低插入损耗（S21）、窄带情况下使用。
