沁恒微浅析基于CH32V203微控制器的OBD诊断仪方案
标签： OBD 诊断仪 微控制器 来源：沁恒微 作者：NV 时间：2022-11-21 09:58
摘要：OBD（车载自动诊断系统，全称：On-Board Diagnostics）是一种监控车辆运行状态及时反馈异常的系统，主要用于监控车辆发动机工况数据。OBD诊断仪参考方案基于CH32F103、CH32V203等微控制器实现。
OBD诊断仪方案概述
OBD（车载自动诊断系统，全称：On-Board Diagnostics）是一种监控车辆运行状态及时反馈异常的系统，主要用于监控车辆发动机工况数据。OBD诊断仪参考方案基于CH32F103、CH32V203等微控制器实现。
OBD诊断仪方案特点
基于微控制器的 CAN接口，支持J1850等协议
支持按键输入，获取用户输入动作
支持LCD显示检测数据
可通过URAT口连接CH9140蓝牙转串口芯片，将数据无线传输至手机或PC
OBD诊断仪方案框图
增强型低功耗RISC-V单片机 CH32V203
CH32V203系列是基于32位RISC-V内核设计的工业级增强型低功耗通用微控制器，高性能，最高支持144MHz系统主频，低功耗，运行功耗低至45uA/MHz。CH32V203集成双路USB接口，支持USB Host主机及USB Device设备功能，具有1路CAN接口（2.0B主动）、双路OPA运放、4组UART、双路IIC，12位ADC，10路Touchkey等丰富外设资源，同时提供TSSOP20、QFN28、QFN48、LQFP32、LQFP48等多种封装供客户灵活选择。

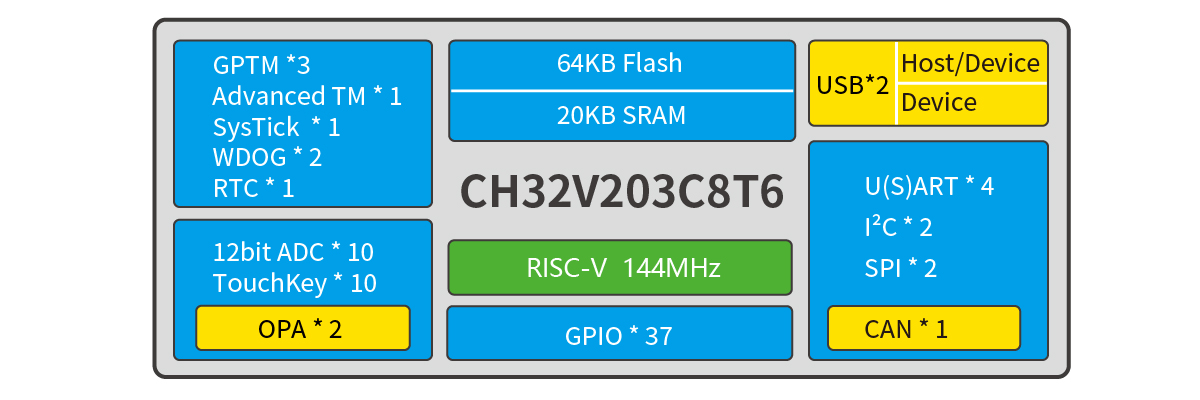

CH32V203微控制器系统框图
产品特点
青稞V4B，最高144MHz系统主频
支持单周期乘法和硬件除法
20KB SRAM，64KB Flash
供电电压：2.5/3.3V，GPIO单元独立供电
多种低功耗模式：睡眠、停止、待机
运行模式低至44.65uA/MHz
睡眠模式低至17.90uA/MHz
上/下电复位、可编程电压检测器
1组8路通用DMA控制器
2组运放比较器
10通道12位ADC转换，10路触摸按键TouchKey
4组定时器
1个USB2.0全速主机/设备接口
1个USB2.0全速设备接口
4个串口
1个CAN接口（2.0B主动）
2组IIC接口、2组SPI接口
37个I/O口，可以映射到16外部中断
CRC计算单元，96位芯片唯一ID
串行2线调试接口
封装形式：TSSOP20、QFN28、QFN48、LQFP32、LQFP48
