静芯微RS485/422-的静电防护方案产品选型指南
标签： 静电防护 来源：静芯微 作者：NV 时间：2022-11-28 09:52
摘要：此方案采用具有双路防护的ESD器件做保护，具有封装体积小、响应速度快、结电容低(数据传输、带载量影响小)的优势，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5雷击浪涌防护需求，让客户产品可以复杂的电噪环境中稳定可靠的运行。
在实际工业控制和仪器仪表应用中，RS-485 通信链路常常要在距离很远的多个系统之间传输数据，需要在恶劣电磁环境下工作，静电放电、感应雷击浪涌及其它电磁干扰现象导致的较大瞬态电压会损坏通信端口，为了确保这些数据端口能够在最终安装环境中正常工作，它们必须符合某些电磁兼容性EMC的规定，此方案采用具有双路防护的ESD器件做保护，具有封装体积小、响应速度快、结电容低(数据传输、带载量影响小)的优势，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5雷击浪涌防护需求，让客户产品可以复杂的电噪环境中稳定可靠的运行。

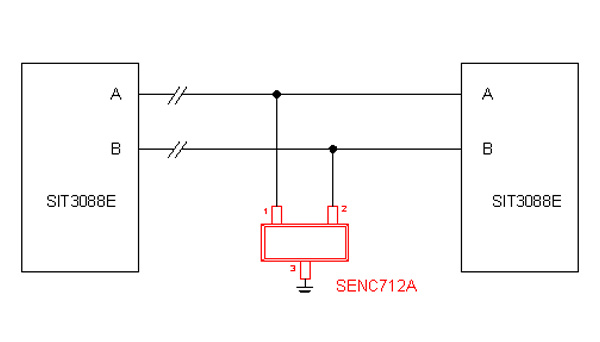

应用方案框图

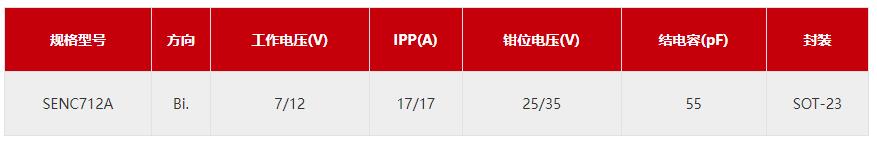

型号参数
SENC712A保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或扰动。它们具有用于传导高瞬态电流的大横截面积结，提供理想的电气特性用于板级保护，如快速响应时间、低工作电压。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。
SENC712A特点
IEC 61000-4-2 4级ESD保护
-±8kV接触放电
-±15kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
350W峰值脉冲功率（8/20us）
RoHS合规性
双向配置
IO电容：55pF（典型）
低钳位电压
SOT-23包装
SENC712A应用
RS-485接口
安全系统
自动柜员机
HFC系统
