什么是线路编码？线路编码的功能和类型详解

在光纤数字传输系统中，通过采样得到离散的数字信号，如何为之后的传输做准备呢？这时就需要线路编码（Line coding），那么什么是线路编码？一起了解一下线路编码的功能和类型吧！

什么是线路编码？

线路编码是一种代码类型，用于在特定传输线或路径上传输任何特定数字信号的数据”，这种编码的主要目的是避免任何信号的重叠和失真（符号间干扰），在线路编码中，标准逻辑电平也被转换为更适合线路传输的形式。

线路编码的重要功能

• 通常可以从代码中提取自同步，即定时或时钟信号。

• 低误码率

• 它应具有适合该信道的频谱

• 传输带宽应尽可能小

• 线路代码必须具有错误检测功能

• 该代码应该是透明的

线路编码有哪些类型？

1、单极性码

在单极线路编码中，信号电平位于轴上方或轴下方。

单极性码

在正逻辑中，用二进制表示单极信号1的电平为高电平，用二进制表示0的电压电平为零。 这种类型的信令也称为开-关信令。

非归零（NRZ）：

NRZ是一种特殊类型的单极性编码，其中正电压表示位1，零电压定义位0。此处，信号不会返回零，因此名称为NRZ。

2、极性码

在极性类型的编码中，信号电平位于轴的两侧。

在此，二进制1和0用相等的+ ve和-ve电平表示。 例如，二进制1是+ A伏，二进制0是-A伏。

POLAR：

不归零（NRZ） – 此NRZ也类似于单极性NRZ，但在Polar的情况下，NRZ分为两个部分，即 NRZ-L和NRZ-I 水平。

在NRZ-L电平中，位值由电压电平确定。 此处，二进制0表示逻辑电平低位，而位1表示逻辑电平高位。

在NRZ-I级别中，当逻辑参考位1时，边界发生两级转换；当逻辑级别参考0时，边界未发生转换。

归零（RZ）

与NRZ不同，此处的信号值返回零。 因此，为了解决一些NRZ问题，应用了RZ方案。 RZ使用三个值a。 积极 b. 负 ＆ C。 零.

RZ的主要缺点是它需要更大的带宽。 而且，由于它使用三个电压电平，因此该方案被认为有点复杂。

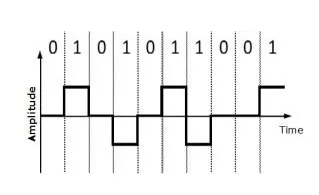

3、双极性码

在双极线路编码中，存在三种不同的电压电平。 他们是 正，负和零。 其中，一个电压为零，另一个电压电平为正和负。

双极性码

这种编码也称为交替标记反转（AMI） 编码。 在这种情况下，二进制数1由正数或负数表示。 二进制0用零电平表示。

表示三个编码信号电平（+ A，-A和零伏）用于表示两个电平的二进制数据1和0。

交替标记反转（AMI） – 在该方案中，当电压为中性时，它表示二进制0，而当电压为正或负时，二进制变为1。

在此编码方案中，位1表示零电压，而位0表示正电压或负电压中的任何一个。

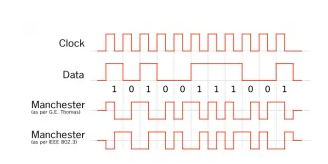

4、曼彻斯特编码

在曼彻斯特编码中，符号1的特征是发送+ ve脉冲（例如+ A伏特）用于信号长度的一半，然后发送-ve脉冲（例如-A伏特）用于信号的另一半。信号长度。

相应地，在曼彻斯特编码技术中，符号“ 0”的特征是紧随+ ve半位脉冲之后的-ve半位脉冲。

曼彻斯特编码

曼彻斯特编码也称为分相编码。与 NRZ 或 RZ 不同，曼彻斯特编码克服了信号之间的几个问题。 在这个曼彻斯特编码中，没有基线漂移； 也没有任何直流分量，因为它们由正极和 负电压.

曼彻斯特编码方案的唯一缺点是其最小带宽要求。

以上就是什么是线路编码的相关介绍了，相信大家已经熟悉这几种编码方式了，线路编码要根据具体的系统要求（包括对区间通信的要求），技术实现条件来选择。
